InstallazIone
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
2-21

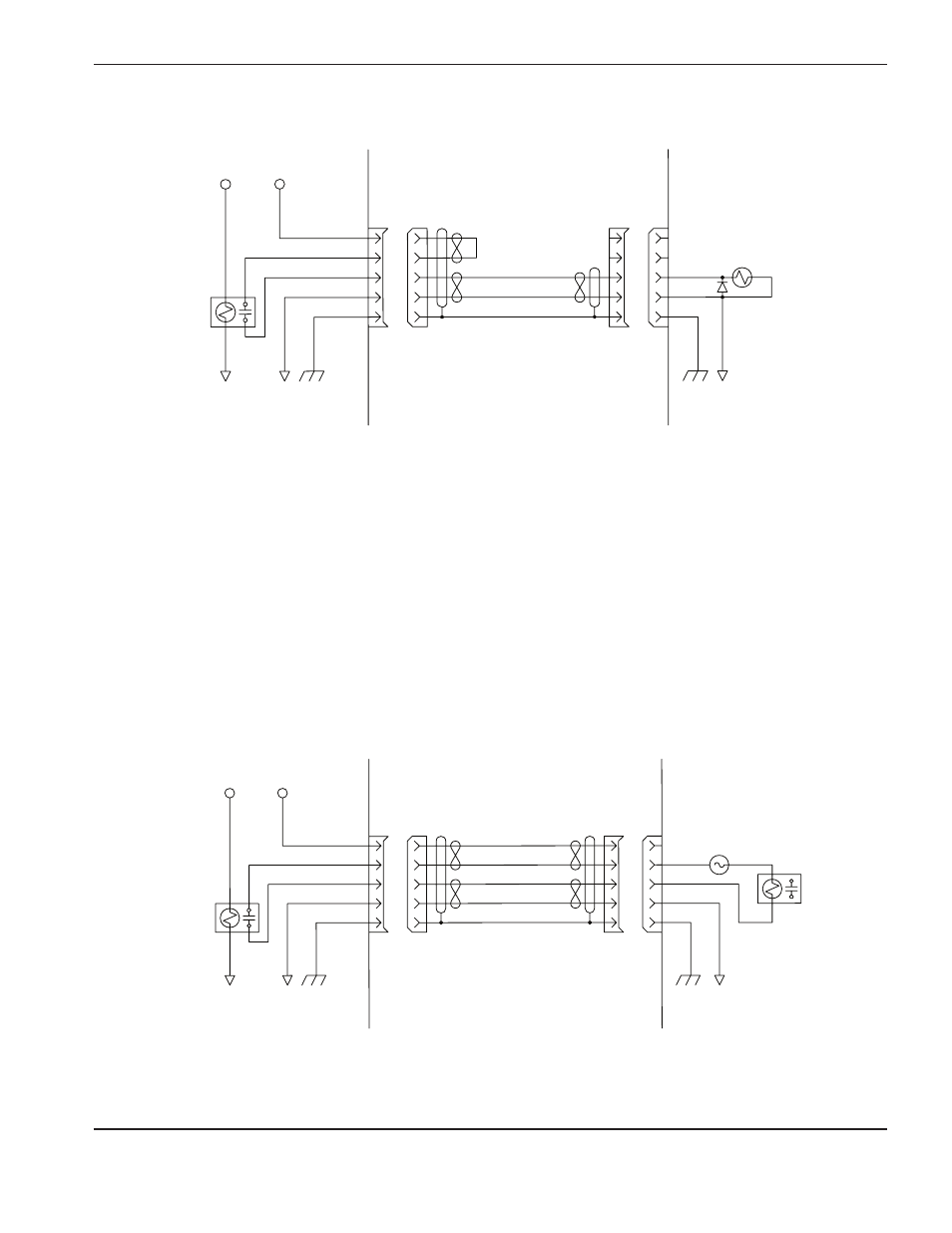

Collegamento a una bobina relè (2a e 2b). La tensione di campo viene fornita dal cliente.
2a.
+24 VCC
Uscita A
Comune
Protezione
37
Cavo fornito dal cliente
bobina da 24 vCC – fornita dal CNC
Circuito del cliente
MicroEDGE Pro
Uscita B
Relè
003179
Bobina da 24 VCC
con diodo
+24 VCC
37
Cavo fornito dal cliente
Relè CA – fornito dal cliente
Circuito del cliente
MicroEDGE Pro
Relè
003179
Relè CA
VCA
1c.
Uscita A
Comune
Protezione
Uscita B
