Manutenzione e diagnostica
4-42
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
Connettore J1 (tHC 2)
N. piedini
Segnale
1
Comune
2
Sensore contatto ugello +
3
Sensore contatto ugello –
4
Abilitazione contatto ugello A +
5
Abilitazione contatto ugello B –
6
Tensione dell’arco +
7
Tensione dell’arco –
8
Mantenimento innesco A
9
Mantenimento innesco B
Connettore J2 (tHC 1)
N. piedini
Segnale
1
Comune
2
Sensore contatto ugello +
3
Sensore contatto ugello –
4
Abilitazione contatto ugello A +
5
Abilitazione contatto ugello B –
6
Tensione dell’arco +
7
Tensione dell’arco –
8
Mantenimento innesco A
9
Mantenimento innesco B

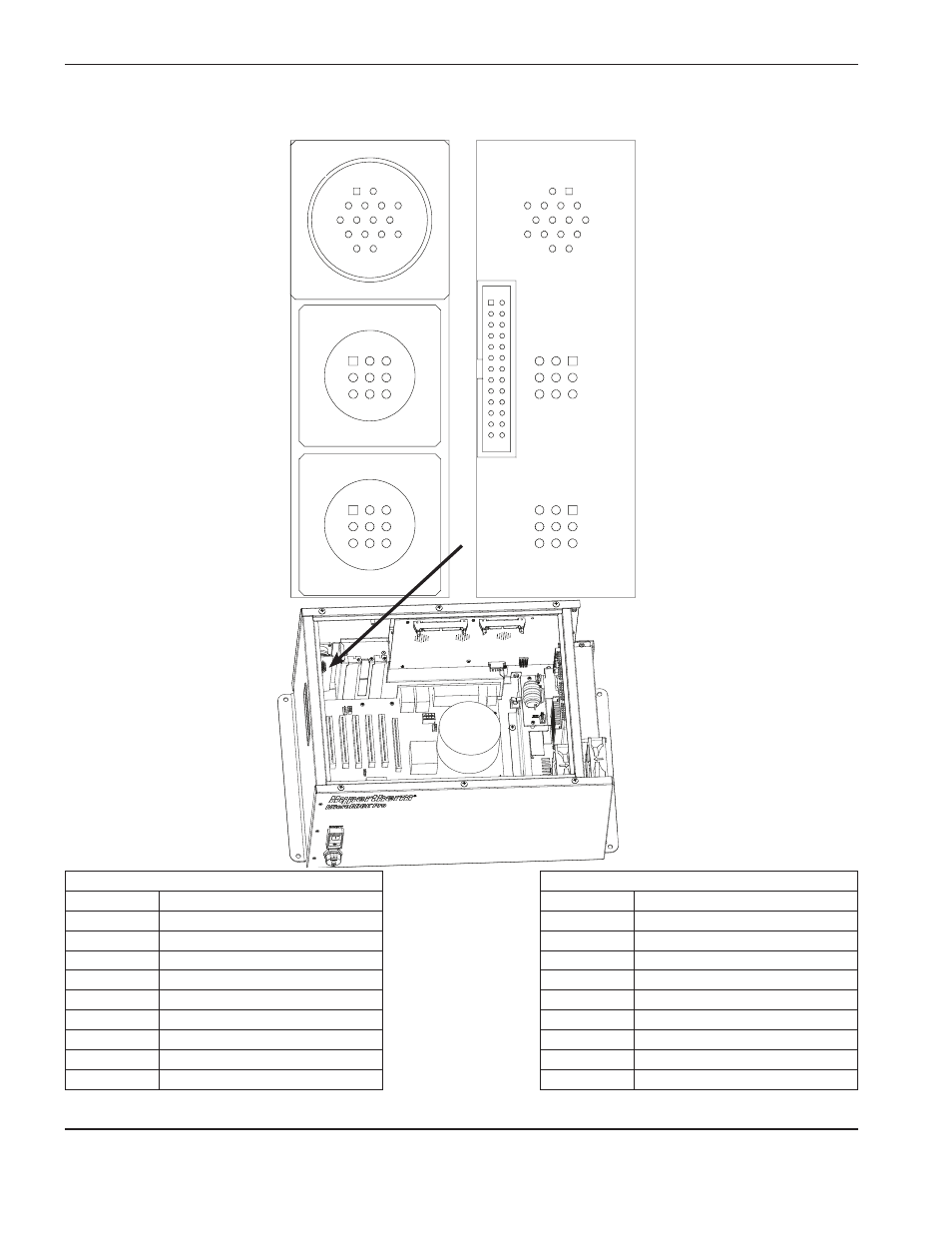

Scheda breakout analogica CPC (141210)
J1
J2
J3
J4
Collegamento pannello
posteriore a joystick e
potenziometro di velocità
Collegamento pannello
posteriore a THC 1
Collegamento pannello
posteriore a THC 2
A scheda
analogica J5
