InstallazIone
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
2-5
Configurazione dell’asse X e dell’asse Y
Per configurare l’asse X e l’asse Y, decidere quale asse sul banco sarà l’asse X e dove sarà il riposizionamento iniziale.
Definire quindi l’orientamento X/Y e il riposizionamento iniziale nel software Phoenix in modo che corrisponda alla
configurazione desiderata sul banco. L’orientamento degli assi e del riposizionamento iniziale nel software e sul banco
devono corrispondere in modo che il sistema possa eseguire i programmi di taglio.

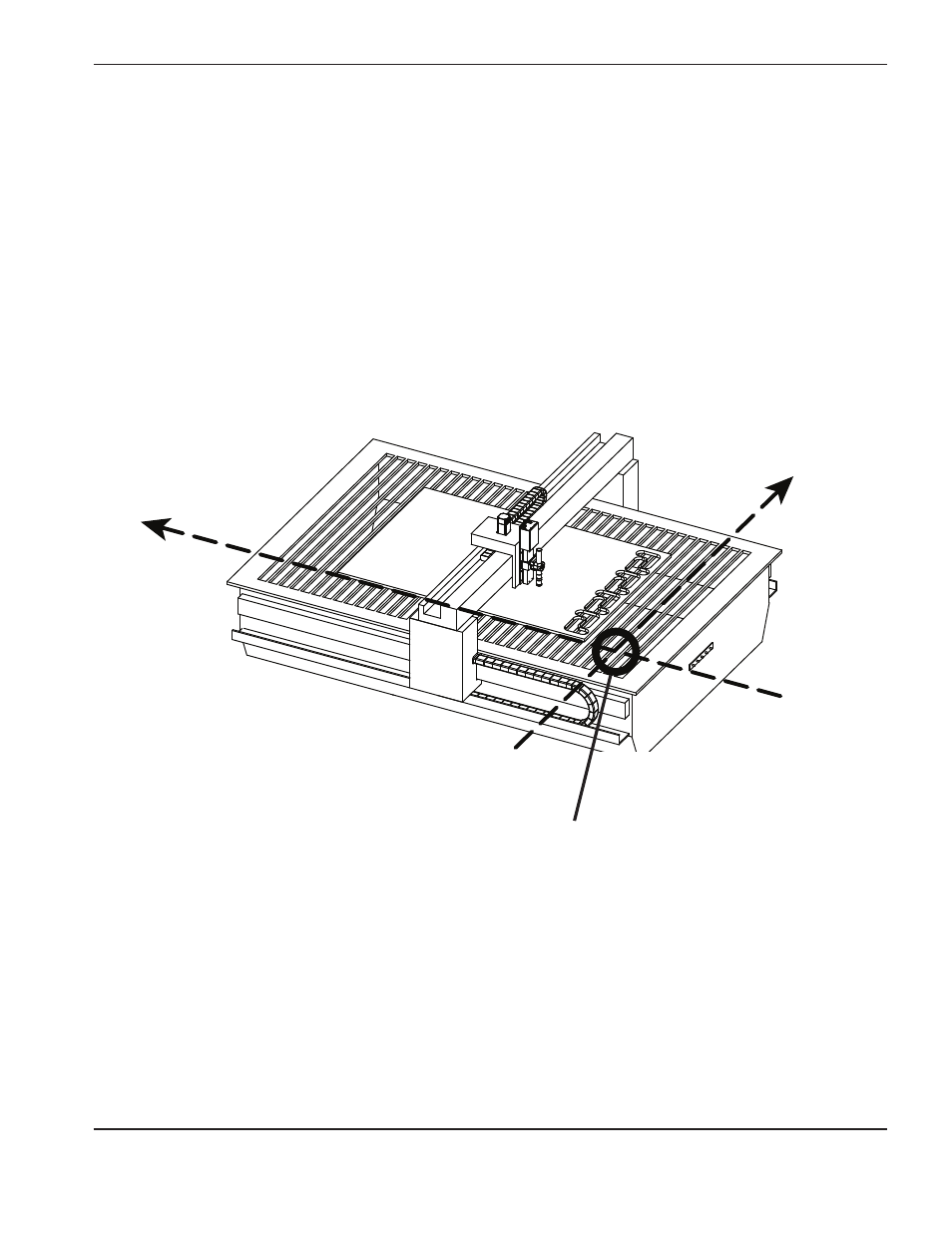

Esempio di sistema di taglio a sagoma configurato con un MicroEDGE Pro CNC
X+
X–
Y+
Y–
tipico riposizionamento
iniziale e di origine banco (0,0)
