CaratteristiChe teCniChe
1-8
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
Configurazioni dell’interfaccia macchina
L’interfaccia macchina del CNC rappresenta il collegamento dal CNC al banco da taglio per ottenere il movimento del
comando e inviare o ricevere segnali operativi (I/O). La scelta di un’interfaccia macchina si basa sul numero totale di
assi (motori) e I/O necessari per l’applicazione e che sono supportati dal software CNC. Oltre al numero di segnali I/O
richiesti, per comprendere i dispositivi e le tensioni necessarie per utilizzare dispositivi esterni sul banco quali,
ad esempio, un segnale di taglio o una stazione carrello, è necessario tener conto dello stile di I/O.
Configurazione HyPath
L’interfaccia HyPath è disponibile in configurazioni multiple. Il sistema di base dispone di da 2 a 4 assi con 24 ingressi
e 24 uscite. Nella tabella riportata di seguito sono riportate le opzioni di configurazione.
Codice
articolo
Numero
di assi
Numero
di I/o
Sensor tHC
integrato
Wireless
Analogico
090118
2
24/24
No
Sì
No
090119
3
24/24
No
Sì
No
090120
4
24/24
No
Sì
No
090121
2
24/24
2
Sì
Sì
090122
3
24/24
2
Sì
Sì
090123
4
24/24
2
Sì
Sì

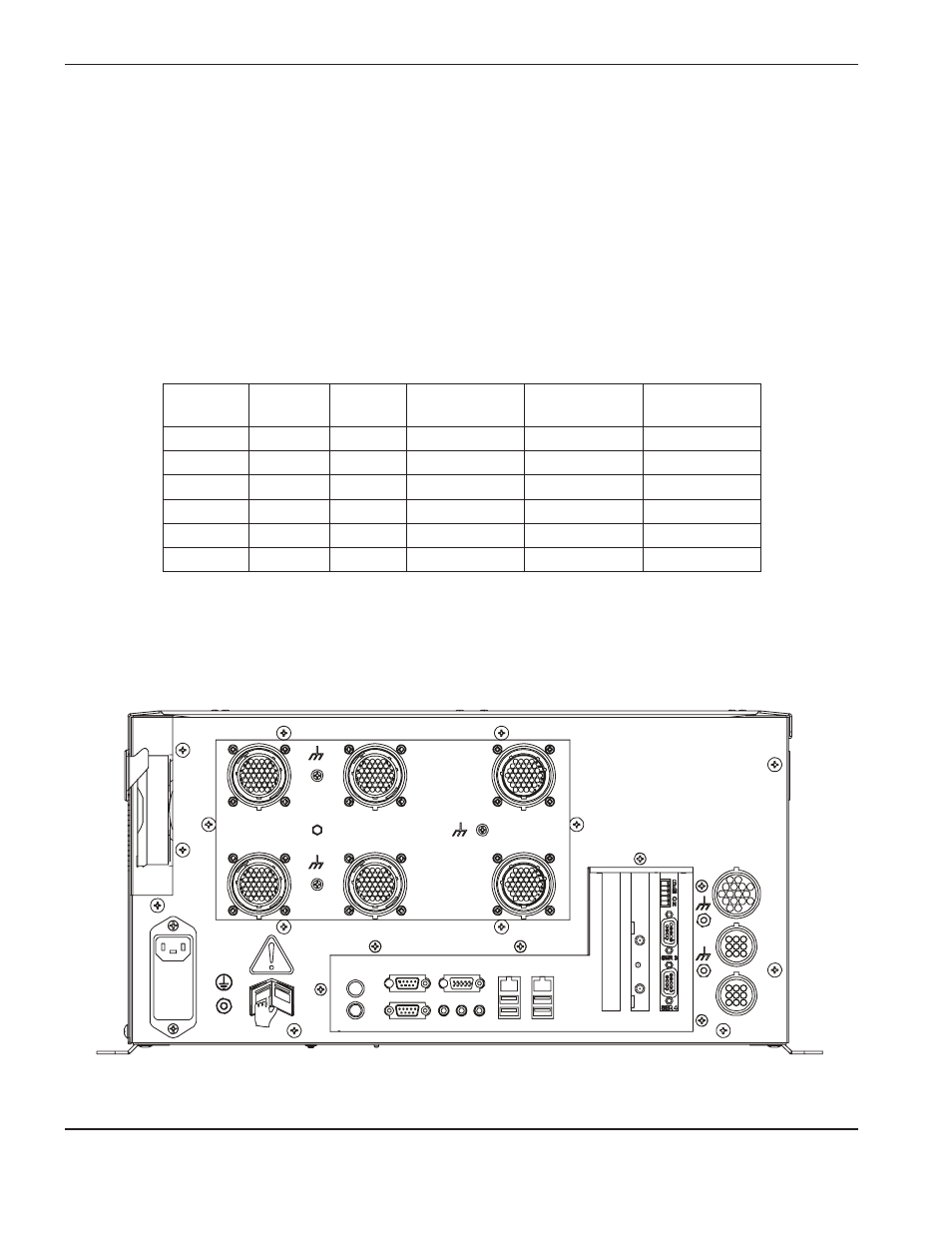

Pannello posteriore di 090123
