InstallazIone
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 2-9
Collegamenti Picopath
Collegamenti I/o Picopath
Le assegnazioni I/O vengono eseguite nella schermata Configurazione macchina > I/O del software Phoenix.
Per ulteriori informazioni, consultare il documento Manuale d’installazione e configurazione del software Phoenix.

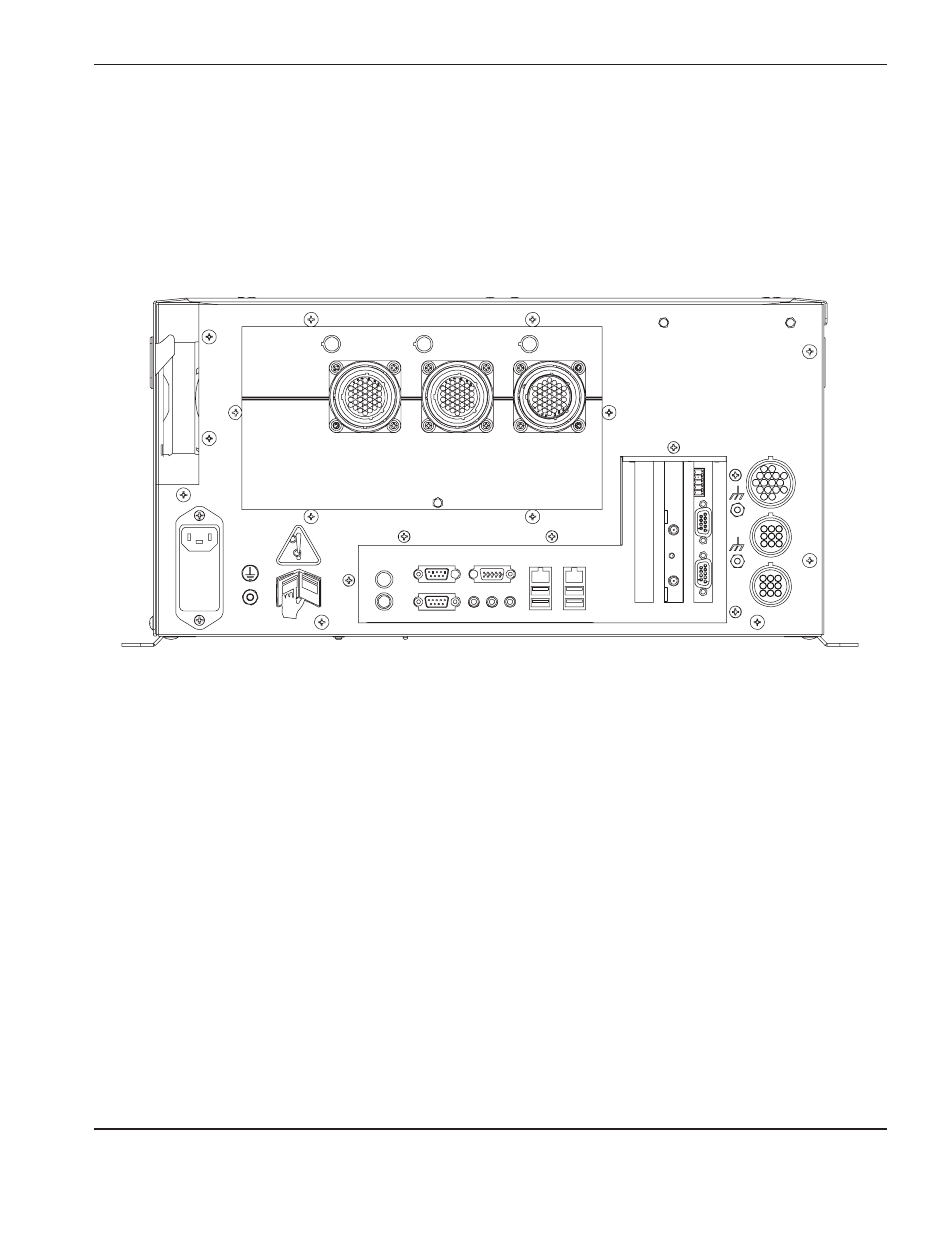

vista posteriore del MicroEDGE Pro CNC con configurazione I/o Picopath
I/O Picopath dispone di:
• 12 ingressi logici negativi a 24 VCC
• 12 uscite nominali a 24 VCC per carichi fino a 1 A
• Alimentazione di campo da 24 VCC sulla scheda PCB Picopath con un utilizzo totale di 1,5 A
