InstallazIone
2-10
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1

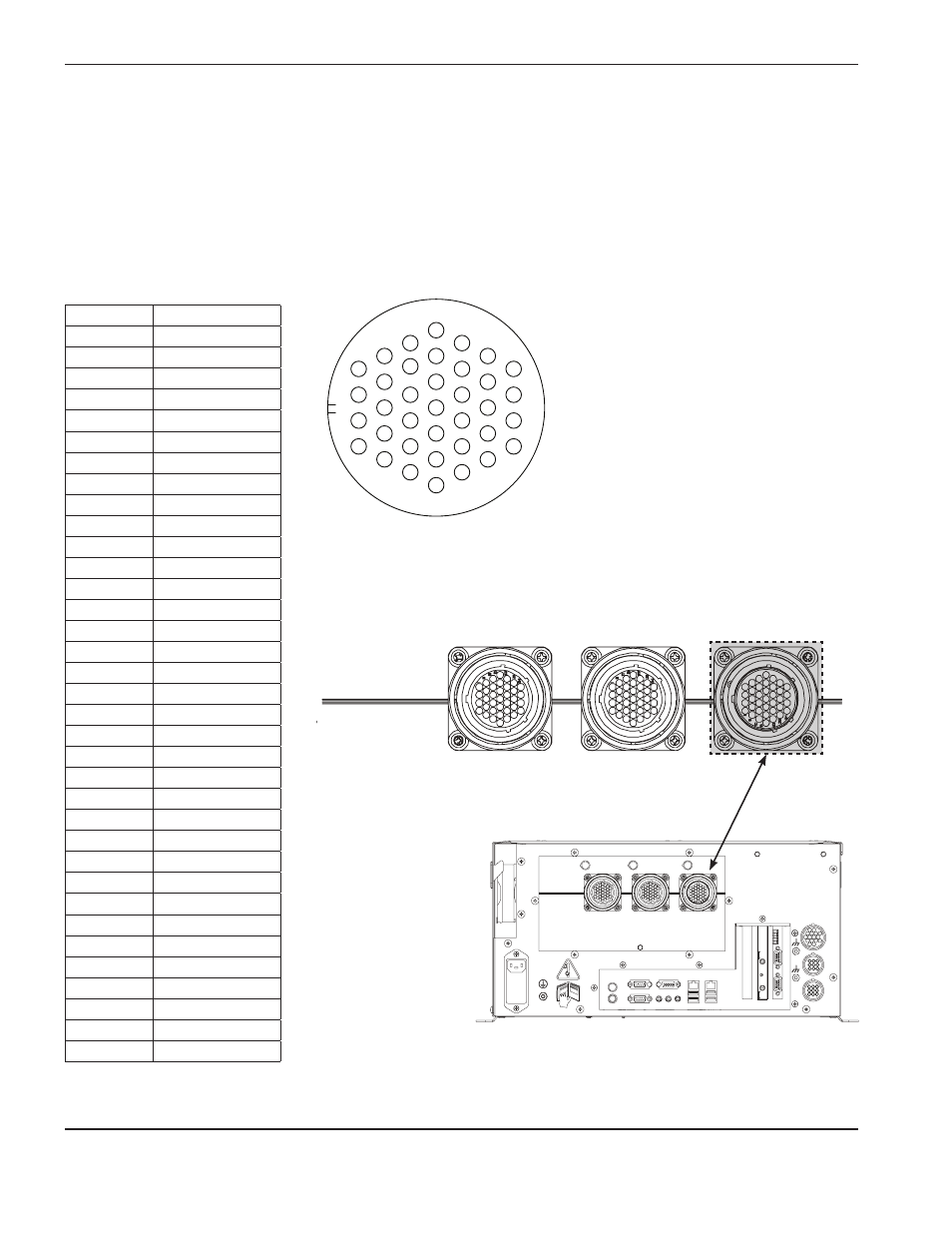

Connettore I/o Picopath
Attenersi alle informazioni seguenti per configurare i cavi I/O Picopath.
Il connettore di abbinamento I/O Picopath è un connettore circolare circolare a 37 piedini:
• Connettore cavo AMP n. 208470-1
• Contatti prese: AMP 66101-3 (16 – 18 ga), AMP 66105-3 (20 – 24 ga)
• Kit Hypertherm: 228490
1
5
10
16
23
29
34
4
9
15
22
28
33
37
N. piedini Segnale
1
Ingresso 1
2
Ingresso 2
3
Ingresso 3
4
Ingresso 4
6
Ingresso 6
8
Ingresso 8
9
Ingresso 9
10
Ingresso 10
11
Ingresso 11
12
Ingresso 12
13
N/C
14
+24 VCC
15
+24 VCC
16
N/C
17
Comune 24 V
18
Comune 24 V
19
N/C
20
N/C
21
Uscita 1
22
Uscita 2
23
Uscita 3
24
Uscita 4
25
Uscita 5
26
Uscita 6
27
Uscita 7
28
Uscita 8
29
Uscita 9
30
Uscita 10
31
Uscita 11
32
Uscita 12
33
Protezione I/O
34
+24 VCC
35
+24 VCC
36
Comune 24 V
37
Comune 24 V
Connettore J8 I/o Picopath
Connettore I/o Picopath
ASSE z/W
UNt/CoD
ASSE X/Y
UNt/CoD
I/o
