27
4.1.23

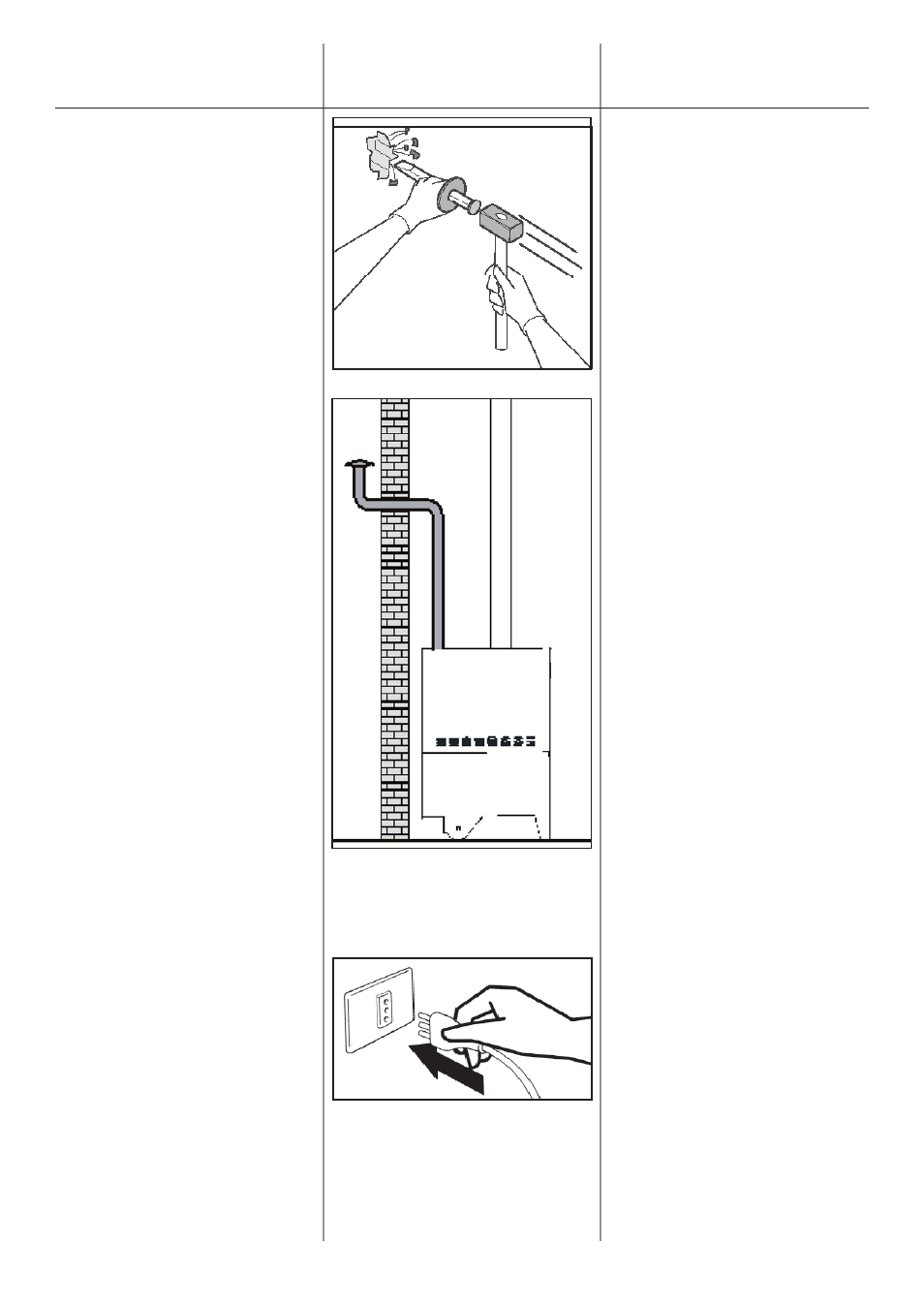

Stabilire dove si vuole posizionare
lo scarico vapori e segnarlo
sul muro.
4.1.24
Con martello e scalpello o trapa-
no, secondo la vostra esperienza,
forare il muro nella parte deside-
rata per la fuoriuscita all’esterno
del tubo.
4.1.25
Istallare il tubo sullo SCARICO
VAPORE (1) e all’esterno e in
modo verticale.
(Vedere disegno a fi anco).
4.1.26
Posizionare il comignolo (non
in dotazione) sul tubo all’esterno.
4.1.27
Se il caso, provvedere alle coper-
ture stabilite.
4.1.28
Collegare il Cavo di Alimentazione
(3) alla presa di rete.
4.1.29
A questo punto il Forno ARCOS
è istallato.
ISTALLAZIONE DEL FORNO
CON CARRELLO PER ESTER-
NO O PER INTERNO INSTALLATION OF THE INDO-
OR OR OUTDOOR OVEN WITH
CART
4.1.23
Decide where you wish to install
the steam exhaust and mark the
position on the wall.
4.1.24
Using a chisel or drill according
to your own experience – make a
hole on the wall through which to
fi t the pipe outdoors.
4.1.25
Install the pipe on the STEAM EX-
HAUST (1) and outdoors in
vertical position (see drawing).
4.1.26
Place the chimney cap
(not supplied) on the outdoor sec-
tion of the pipe.
4.1.27
If necessary, cover as described.
4.1.28
Connect the Power Cable (3)
to the power outlet.
4.1.29
At this point the ARCOS Oven
is installed.
