25
Min. 15°
Min.
50 cm.
PER INTERNO:
4.1.14

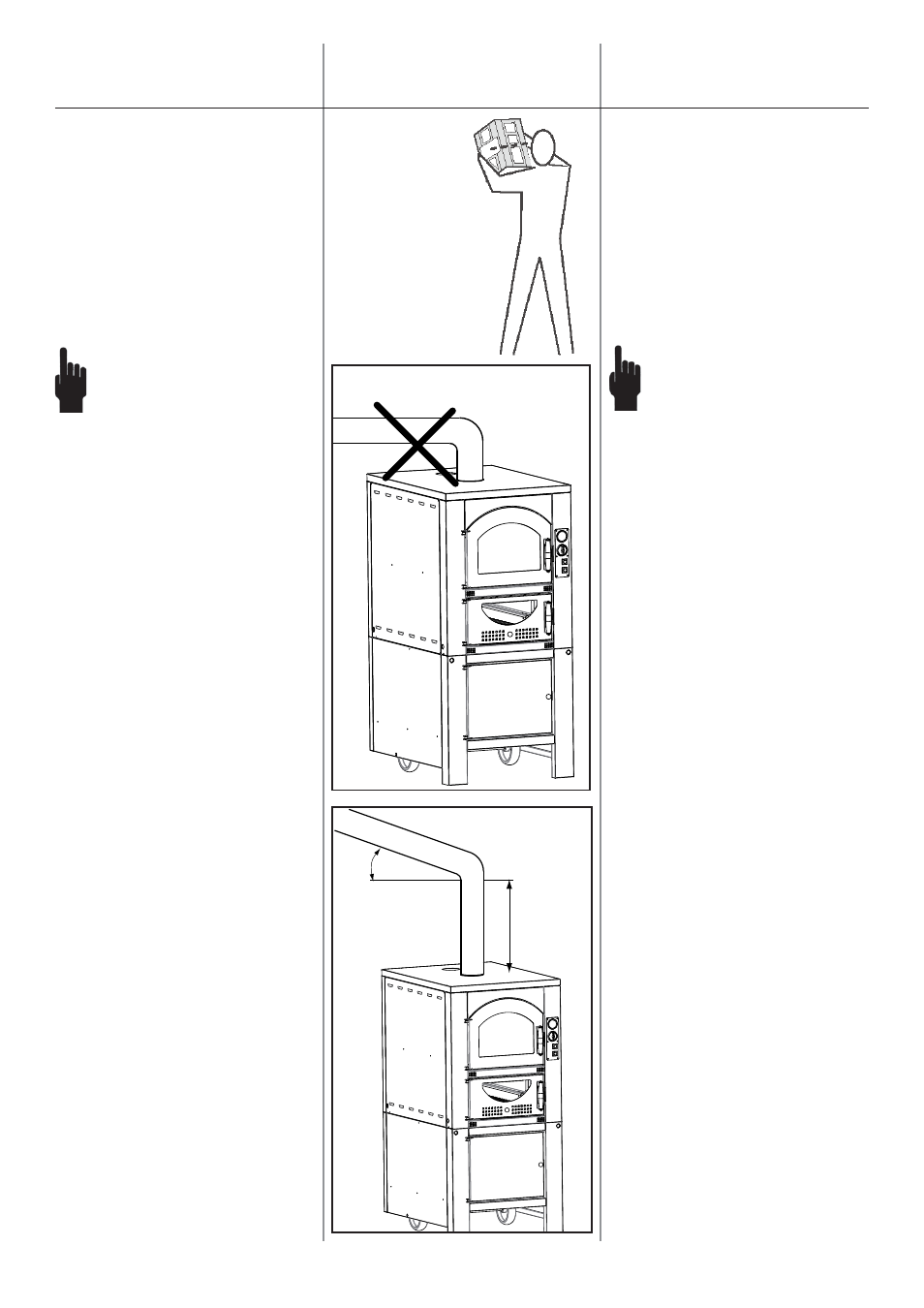

Prima di procedere al montaggio,
leggere attentamente tutta questa
parte;
decidere che tipo d’istallazione
si vuole effettuare e procurarsi
i materiali e attrezzi (tubi, curve,
comignolo ecc.) per una corretta
istallazione.
4.1.15
NOTA 1!
Non installare una curva
direttamente sullo SCARICO
FUMO (2);
c’è il pericolo che dopo
un pò di tempo si deteriori.
4.1.16
NOTA 2!
Questa installazione deve essere
predisposta smontabile, per poter
effettuare in futuro la pulizia.
4.1.17
NOTA 3! PERICOLO
NON ISTALLARE MAI IL TUBO
DELLO SCARICO FUMI ALLA
CANNA FUMARIA DELLA CAL-
DAIA A GAS.
4.1.18
Montare un tubo liscio di ø 140
lungo almeno 50 cm., sullo SCA-
RICO FUMO (2), poi collegarlo
alla canna fumaria di un camino o
ad una nuova canna fumaria.
Se la canna fumaria non è sopra
il Forno, ma di fi anco, l’inclinazio-
ne del tubo di collegamento
deve essere di almeno 15°.
ISTALLAZIONE DEL FORNO
CON CARRELLO PER ESTER-
NO O PER INTERNO INSTALLATION OF THE INDO-
OR OR OUTDOOR OVEN WITH
CART
INDOORS
:
4.1.14
Before assembly,
read this section carefully;
once you have decided the type
of installation you wish to make,
ensure that you have all the tools
and materials you require
(pipes, bends, chimney cap etc.)
for proper installation.
4.1.15
NOTE 1!
Do not install bends
directly onto the SMOKE
EXHAUST (2)
since in time it may
be damaged.
4.1.16
NOTE 2!
This installation must provide for
disassembly in order to carry out
future cleaning.
4.1.17
NOTE 3! DANGER
DO NOT CONNECT THE
SMOKE EXHAUST PIPE TO THE
FLUE OF THE GAS BOILER.
4.1.18
Mount a plain ø 140 tube
of at least 50 cm. onto the SMO-
KE EXHAUST (2), and then con-
nect it to the Flue of a chimney or
a new fl ue of a chimmey.
If the fl ue is next to the Oven
instead of above it, the connection
tube must tilt at least 15°.
