6. Installare il cappuccio interno sul corpo principale della torcia. Serrare manualmente il cappuccio interno fino

a che sia ben stretto, per assicurare un buon contatto elettrico. Non serrarlo eccessivamente.

7. Installare il cappuccio schermato, con la protezione in posizione, sul corpo principale della torcia. Se la

protezione non è in posizione, applicare un leggero strato di grasso al silicone all’O-ring, inserire la protezione
nel cappuccio schermato e premerla in posizione. Serrare bene il cappuccio schermato manualmente. Se
non si serra per bene il cappuccio schermato, il contatto elettrico potrebbe essere imperfetto e
potrebbero verificarsi perdite di gas e di acqua che comprometterebbero la qualità di taglio.

USO

4-12

HD3070

(consolle del gas manuale) Manuale di istruzioni

10/15/98

Opzione di spurgo per spurgare i flessibili del refrigerante

Prima di togliere la torcia PAC184 o PAC186, l’operatore potrebbe voler spurgare il refrigerante torcia contenuto nei
flessibili, facendolo rifluire nel serbatoio, onde ridurre al minimo le perdite di refrigerante quando si stacca la torcia
dal gruppo di sgancio rapido. Dopo aver ricollegato la torcia, i flessibili vanno riempiti di refrigerante. Consultare le
procedure sottoelencate.

Spurgare i flessibili del refrigerante

1. Spegnere l’alimentatore dal quadro di comando o dal CNC.

2. A livello del gruppo valvole-intercettazione (fig. 4-7), collegare un flessibile aria da 1/4 di pollice all’entrata aria.

3. Collegare il cavo di alimentazione elettrica a 120V C.A. proveniente dal CNC o da un’altra fonte di corrente a

120 V C.A. alla valvola a solenoide di spurgo

4. Applicare aria a circa 1,4 bar all’entrata aria. L’aria compressa dovrebbe essere pulita, asciutta e senza olio

onde evitare di contaminare il refrigerante.

5. Applicare un segnale a 120V C.A. per circa 3 secondi onde far aprire la valvola a solenoide per spurgare il

refrigerante dai flessibili. Non è necessario spurgare per oltre 3 secondi.

6. Dopo aver spurgato i flessibili del refrigerante, staccare la torcia dal gruppo di sgancio rapido.

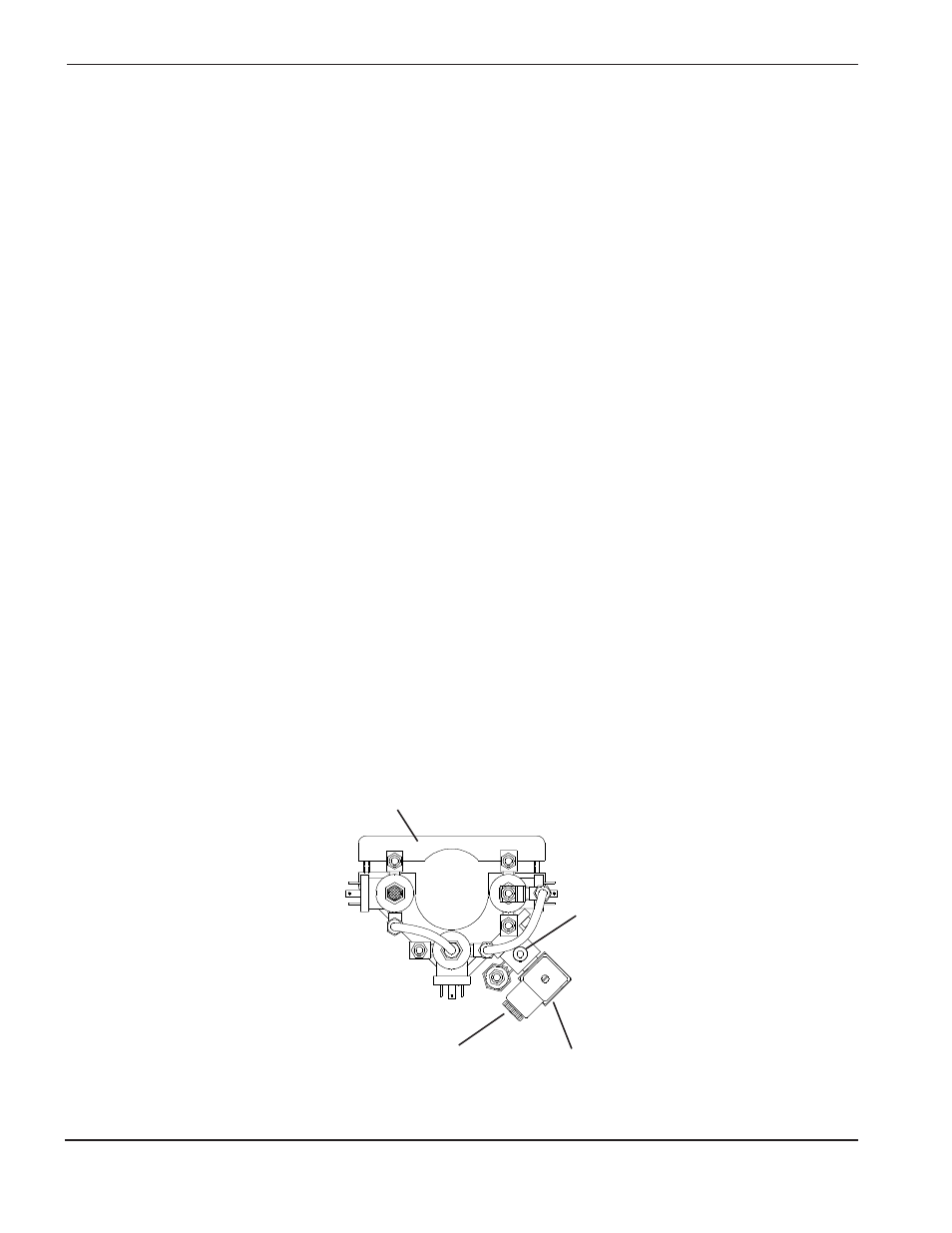

Figura 4-7

Impostazione per lo spurgo del refrigerante

Valvola a solenoide
di spurgo

Presa
120V C.A.

Entrata aria

Gruppo valvole-intercettazione
