INSTALLAZIONE

HD3070

(consolle del gas manuale) Manuale di istruzioni

3-27

Funzionamento a vuoto

3

Nero

3

Funzionamento a vuoto

7

Verde

7

12

Scarico

12

Alimentazione spenta -

4

Nero

4

Alimentazione spenta +

8

Blu

8

-

13

Scarico

13

Plasma acceso (a vuoto)

9

Nero

9

Plasma acceso (a vuoto)

15

Giallo

15

-

14

Scarico

14

Interconnessione esterna C.C. (a vuoto)

16

Rosso

16

Interconnessione esterna C.C. (a vuoto)

17

Blu

17

18

Scarico

18

Ingresso per inserimento alimentazione +

29

Nero

29

Ingresso per inserimento alimentazione -

34

Marrone

34

23

Scarico

23

1/50 tensione arco -

33

Rosso

33

1/50 tensione arco +

28

Verde

28

27

Scarico

27

Interblocchi di sicurezza alimentazione (a vuoto)

35

Rosso

35

Interblocchi di sicurezza alimentazione (a vuoto)

30

Bianco

24

-

24

Scarico

24

Trasferimento spento (a vuoto)

37

Nero

37

Trasferimento spento (a vuoto)

32

Arancione

32

26

Scarico

26

Figura 3-21

Cavo di controllo interfaccia macchina/alimentatore

LISTA CONDUTTORI

SEGNALE

SPINOTTO 1X2

COLORE

INTERFACCIA MACCHINA/CCR

Schermatura

10

N/A

NC

BCD 1 amp

2

Bianco

2

BCD 2 amp

3

Rosso

3

BCD 4 amp

4

Verde

4

BCD 8 amp

5

Marrone

5

BCD 10 amp

6

Blu

6

BCD 20 amp

7

Arancione

7

BCD 40 amp

8

Giallo

8

BCD 80 amp

12

Grigio

12

BCD 100 amp

13

Viola

13

Comune

11

Nero

11

Codice pezzo

Lunghezza

023708

25 ft (7,6 m)

023830

28,2 ft (8,6 m)

023943

38 ft (11,6)

023709

50 ft 15 m)

023710

75 ft (23 m)

023711

100 ft (30,5 m)

023944

125 ft (38 m)

023945

150 ft (45,6 m)

11

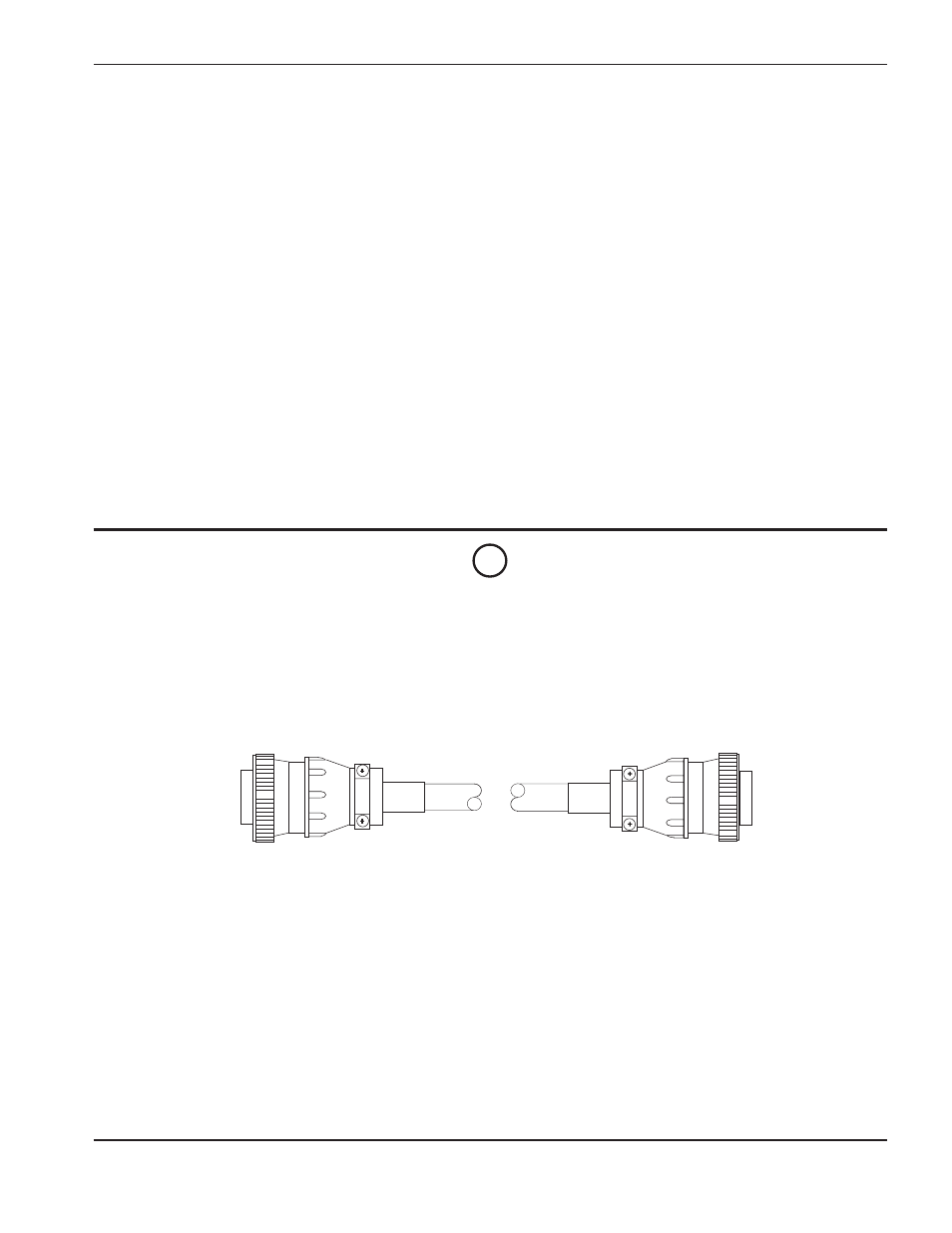

Figura 3-22

Cavo del punto di settaggio corrente CCR o interfaccia macchina/alimentatore

1X2

Alimentatore

Interfaccia macchina/
controllo corrente remoto

1X2
