USO

HD3070

(consolle del gas manuale) Manuale di istruzioni

4-3

12/28/99

* Tutti i LED di STATO si spengono (escluso il LED SURRISCALDAMENTO che si accende) quando si

verifica la condizione di guasto associata. La maggior parte delle condizioni di guasto provocheranno lo
spegnimento del sistema, facendo spegnere tutti i LED di STATO (escluso il LED SURRISCALDAMENTO
che si accende). In questi casi, l’operatore deve premere e mantenere premuto l’interruttore POWER ON
(1). Il primo LED di STATO che non si illumina (escluso il LED SURRISCALDAMENTO che si accende)
indica la condizione di guasto.

• Selettore numerico AMPS (S1)

Per selezionare e visualizzare la corrente di taglio.

• Potenziometro PIERCE DELAY (RITARDO SFONDAMENTO) (P1)

Per impostare il numero di secondi di ritardo durante lo sfondamento, prima che la corrente aumenti
progressivamente per il taglio.

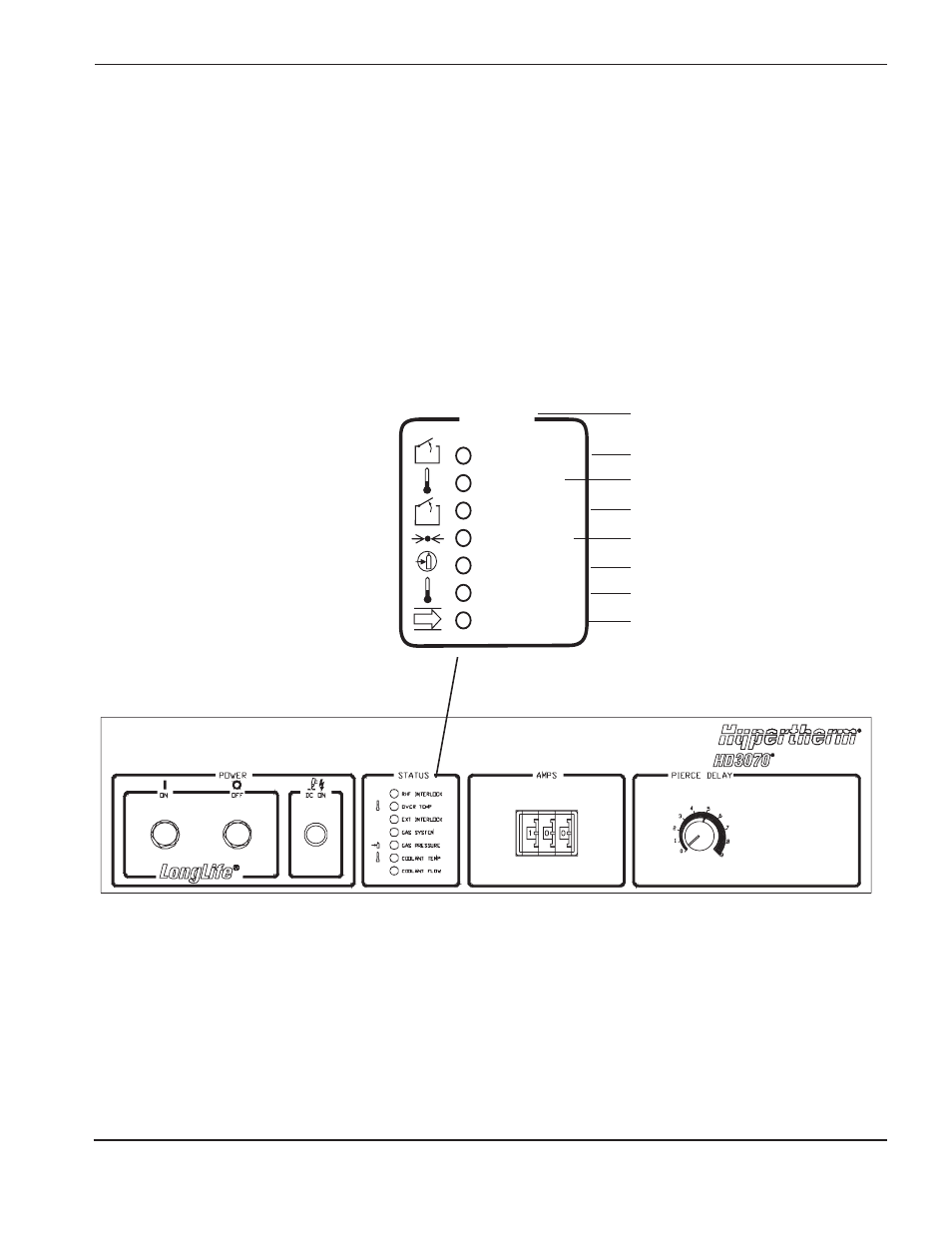

Figura 4-1

Indicatori e comandi del quadro di comando dell’alimentatore HD3070

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.08

INTERRUTTORE DI SICUREZZA RHF

TRASFORMATORE

INTERRUTTORE DI SICUREZZA EST.

SISTEMA GAS

PRESSIONE GAS

TEMP. REFRIGERANTE

FLUSSO REFRIGERANTE

LED DI STATO
