INSTALLAZIONE

HD3070

(consolle del gas manuale) Manuale di istruzioni

3-23

3X1

1X4

Consolle Gas

Alimentatore

Codice pezzo

Lunghezza

023673

6 ft (1,8 m)

023558

10 ft (3 m)

023472

25 ft (7,6 m)

023556

50 ft 15 m)

023557

75 ft (23 m)

023760

100 ft (30,5 m)

023744

125 ft (38 m)

023733

150 ft (45,6 m)

7

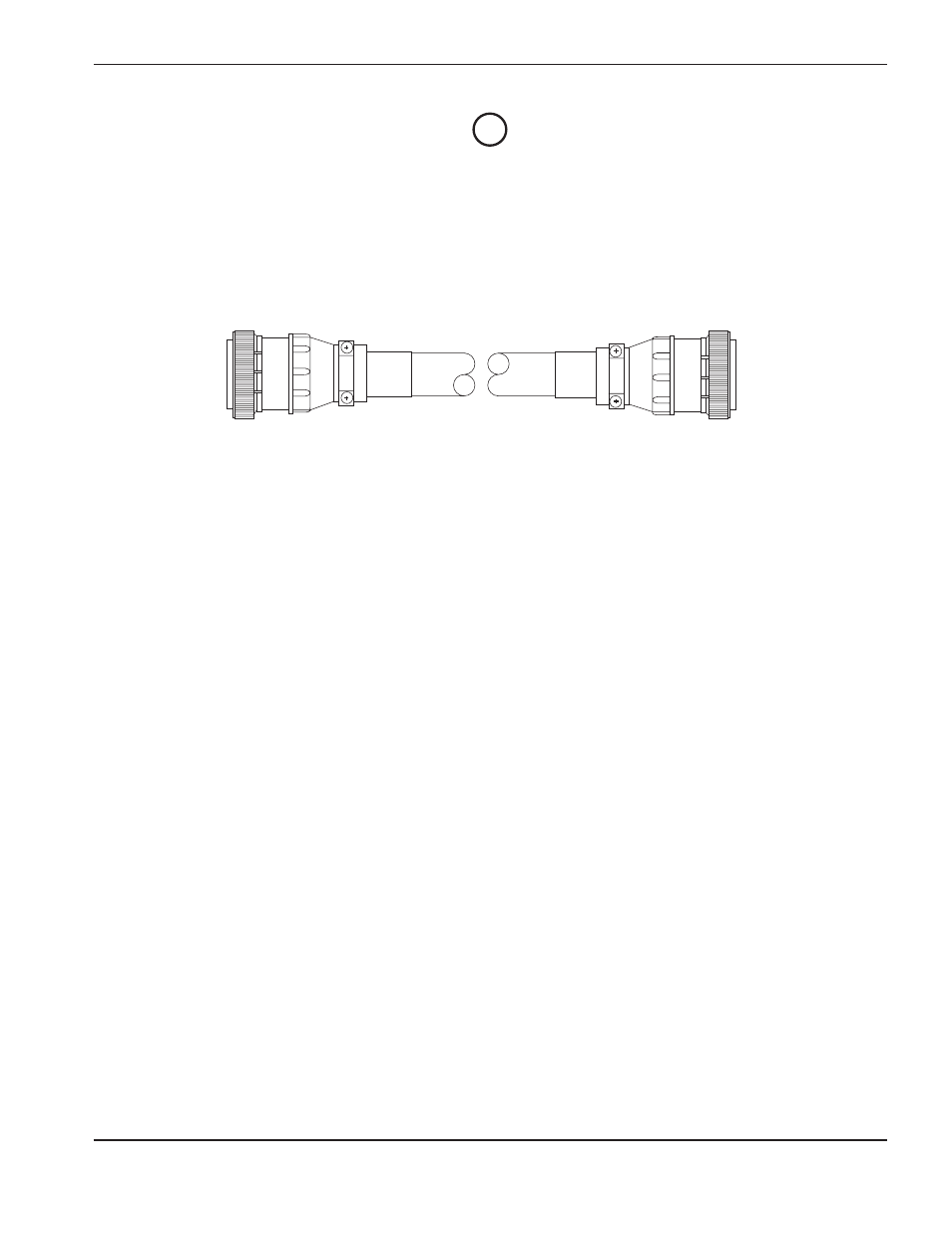

Figura 3-17

Cavo della consolle del gas

LISTA CONDUTTORI

SEGNALE

SPINOTTO 1X4

COLORE

SPINOTTO 3X1

Valvola di riserva N. 1

14

Nero

14

15

Verde

15

Terra

9

Schermatura

9

Azionamento protezione

12

Nero

12

13

Giallo

13

Terra

7

Schermatura

7

Aria e CH

4

23

Nero

23

24

Blu

24

Terra

29

Schermatura

29

Preflusso protezione

10

Nero

10

11

Arancione

11

Terra

5

Schermatura

5

H35 e N

2

25

Nero

25

26

Bianco

26

Terra

31

Schermatura

31

Plasma inserito e disinserito

1

Nero

1

2

Marrone

2

Terra

6

Schermatura

6

O

2

e N

2

27

Rosso

27

28

Marrone

28

Terra

33

Schermatura

33

Non assegnato

3

Nero

3

4

Rosso

4

Terra

8

Schermatura

8

Potenza del sistema del gas

36

Rosso

36

37

Marrone

37

Terra

32

Schermatura

32

35

Rosso

35

Terra

30

Schermatura

30

Chiave

N/A

N/A

16
