INSTALLAZIONE

3-24

HD3070

(consolle del gas manuale) Manuale di istruzioni

3X2

1X3

Consolle Gas

Alimentatore

LISTA CONDUTTORI

SEGNALE

SPINOTTO 1X3

COLORE

SPINOTTO 3X2

Spia C.C. accesa

23

Bianco

23

24

Nero

24

Terra

19

Schermatura

Taglio e chiave

O

2

Scelta del plasma

21

Blu

21

22

Nero

22

Terra

17

Schermatura

Taglio e chiave

Prova Preflusso

12

Giallo

12

13

Nero

13

Terra

7

Schermatura

Taglio e chiave

Prova Azionamento

14

Verde

14

15

Nero

15

Terra

9

Schermatura

Taglio e chiave

H35 e N

2

Scelta del plasma

10

Rosso

10

11

Marrone

11

Terra

5

Schermatura

Taglio e chiave

Ponticello

3

Nero

3

4

Rosso

4

Terra

8

Schermatura

Taglio e chiave

Pressione del gas

1

Grigio

N/A

2

Grigio

N/A

Codice pezzo

Lunghezza

023927

10 ft (3 m)

023672

25 ft (7,6 m)

023928

50 ft 15 m)

023929

75 ft (23 m)

023930

100 ft (30,5 m)

023931

125 ft (38 m)

023932

150 ft (45,6 m)

8

Figura 3-18

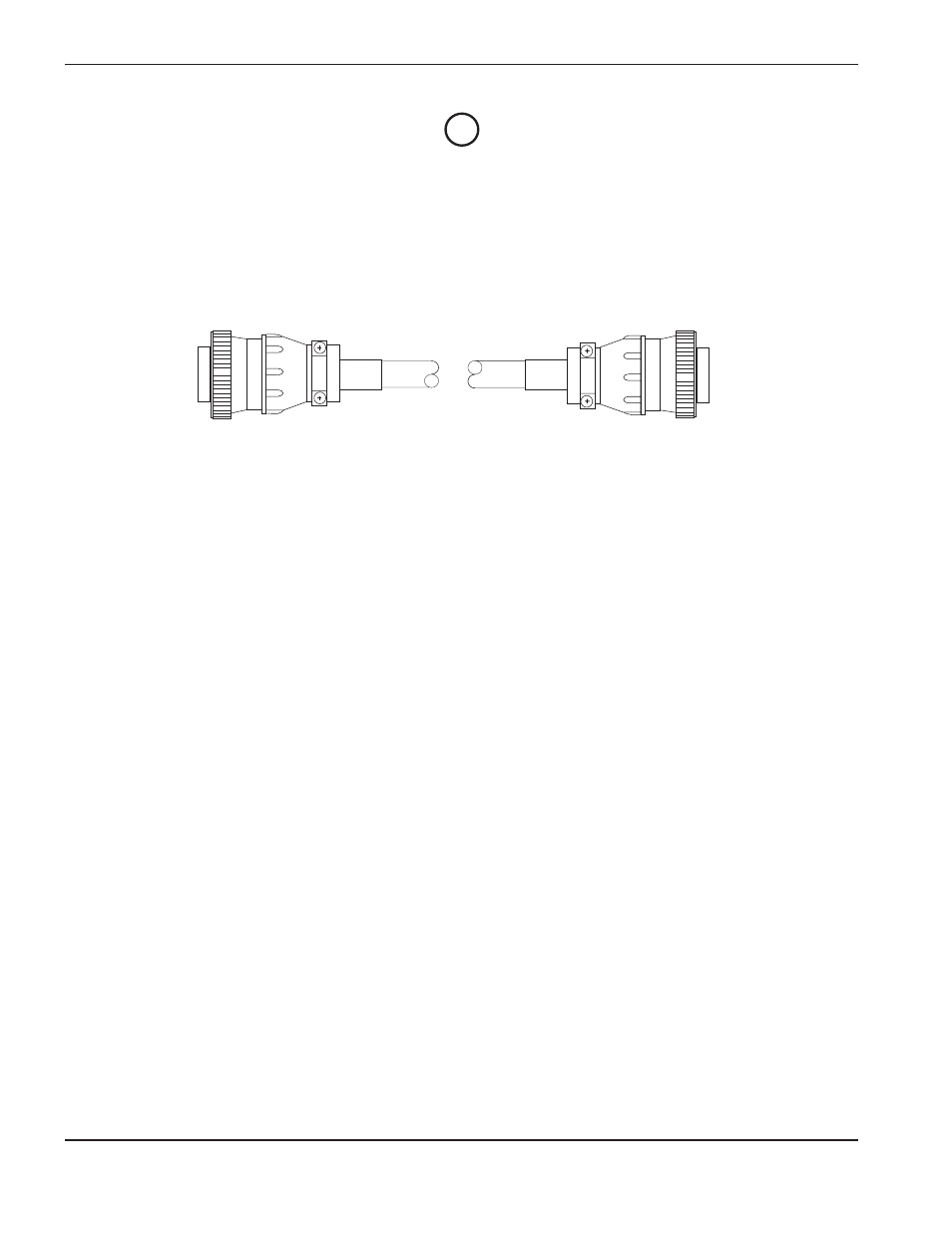

Cavo di controllo della consolle del gas
