12/28/99
INSTALLAZIONE
HD3070
(consolle del gas manuale) Manuale di istruzioni
3-33
Codice pezzo
Lunghezza
128491
43 in (1,1 m)
Gruppo cavi torcia
Gruppo valvole-intercettazione
14

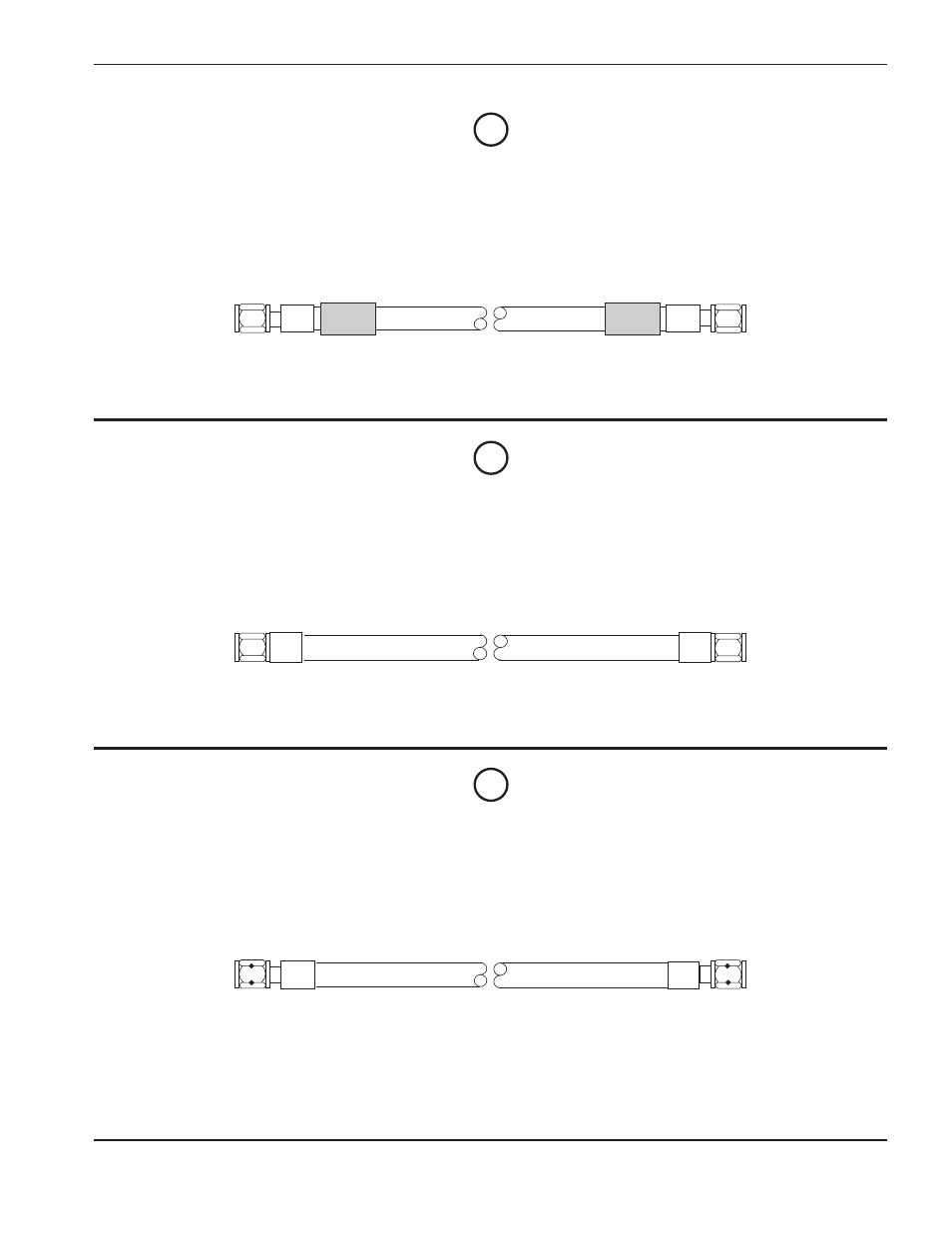

*Figura 3-25
Gruppo flessibile di spurgo refrigerante*
Codice pezzo
Lunghezza
024429
4 ft (1,2 m)
Gruppo sgancio rapido torcia
Gruppo sgancio rapido torcia
Gruppo valvole-intercettazione
15
Figura 3-26
Gruppo flessibile del gas di protezione, 3/16 pollici grigio FD “A”
Codice pezzo
Lunghezza
024430
4 ft (1,2 m)
Gruppo valvole-intercettazione
16
Figura 3-27
Gruppo flessibile del gas di plasma, 3/16 FS “A”
* Non utilizzato se il sistema é stato ordinato senza l’opzione di spurgo del refrigerange.
