MANUTENZIONE ORDINARIA

5-16

HD3070

(consolle del gas manuale) Manuale di istruzioni

17

3. LED EXT INTERLOCK non

illuminato

3.1. Blocchi esterni forniti per l’utilizzo da parte del cliente.

Se non vengono usati, il cliente deve ponticellare il segnale
sulla macchina a controllo numerico.

Problemi

Possibili cause e soluzioni

4. LED GAS SYSTEM non

illuminato:

4.1 Guasto del sistema gas.

Questo LED non viene utilizzato. Tuttavia, si illumina quando
viene inserita l’alimentazione elettrica al sistema plasma ed esso
è in funzione.

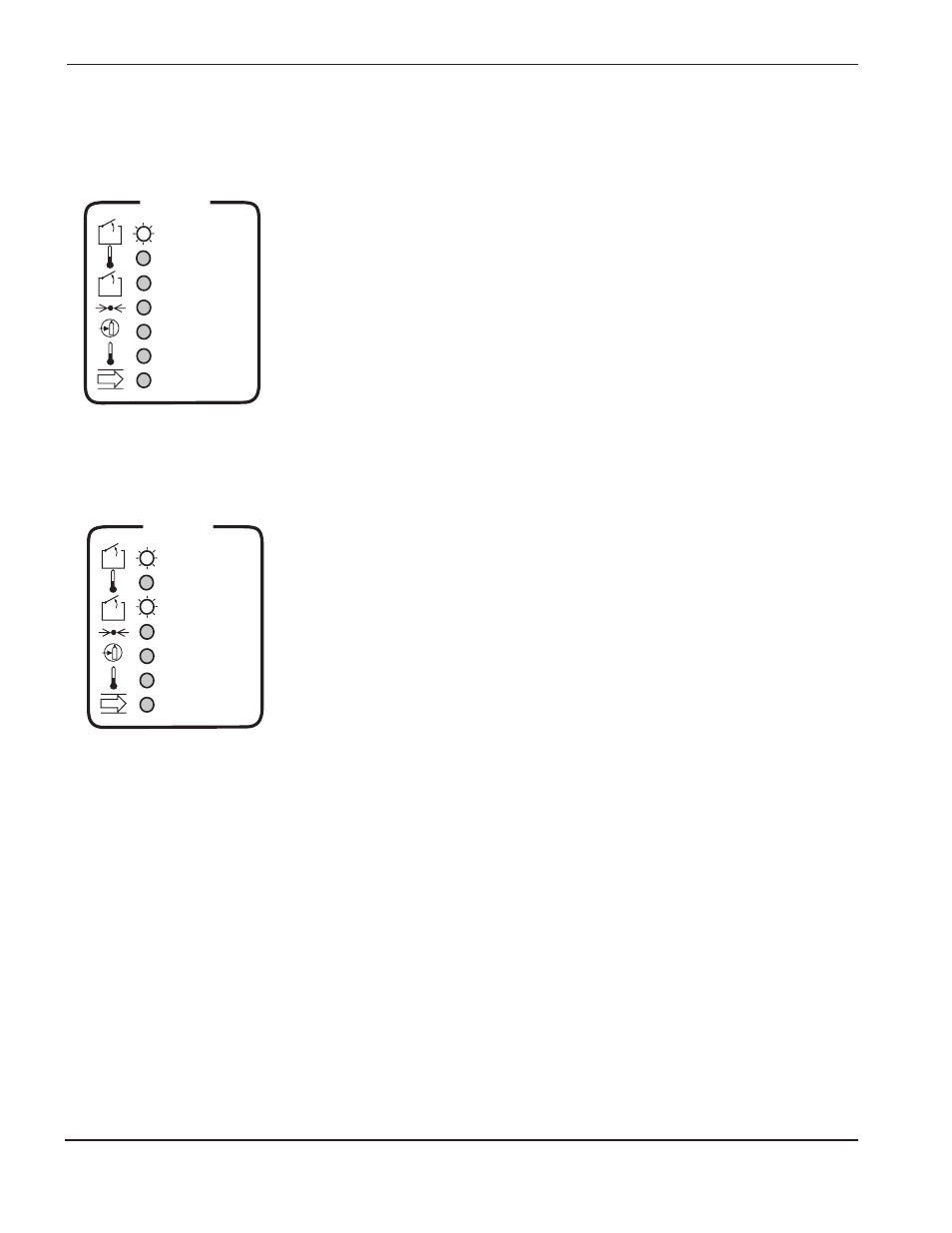

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.03

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.04
