2/25/99

INSTALLAZIONE

3-20

HD3070

(consolle del gas manuale) Manuale di istruzioni

Consolle RHF

Alimentatore

Codice pezzo

Lunghezza

023924

4 ft (1,2 m)

023569

15 ft (4,6 m)

023526

25 ft (7,6 m)

023527

50 ft (15,2 m)

023528

75 ft (23 m)

023529

100 ft (30,5m)

023730

115 ft (35 m)

023746

125 ft (38 m)

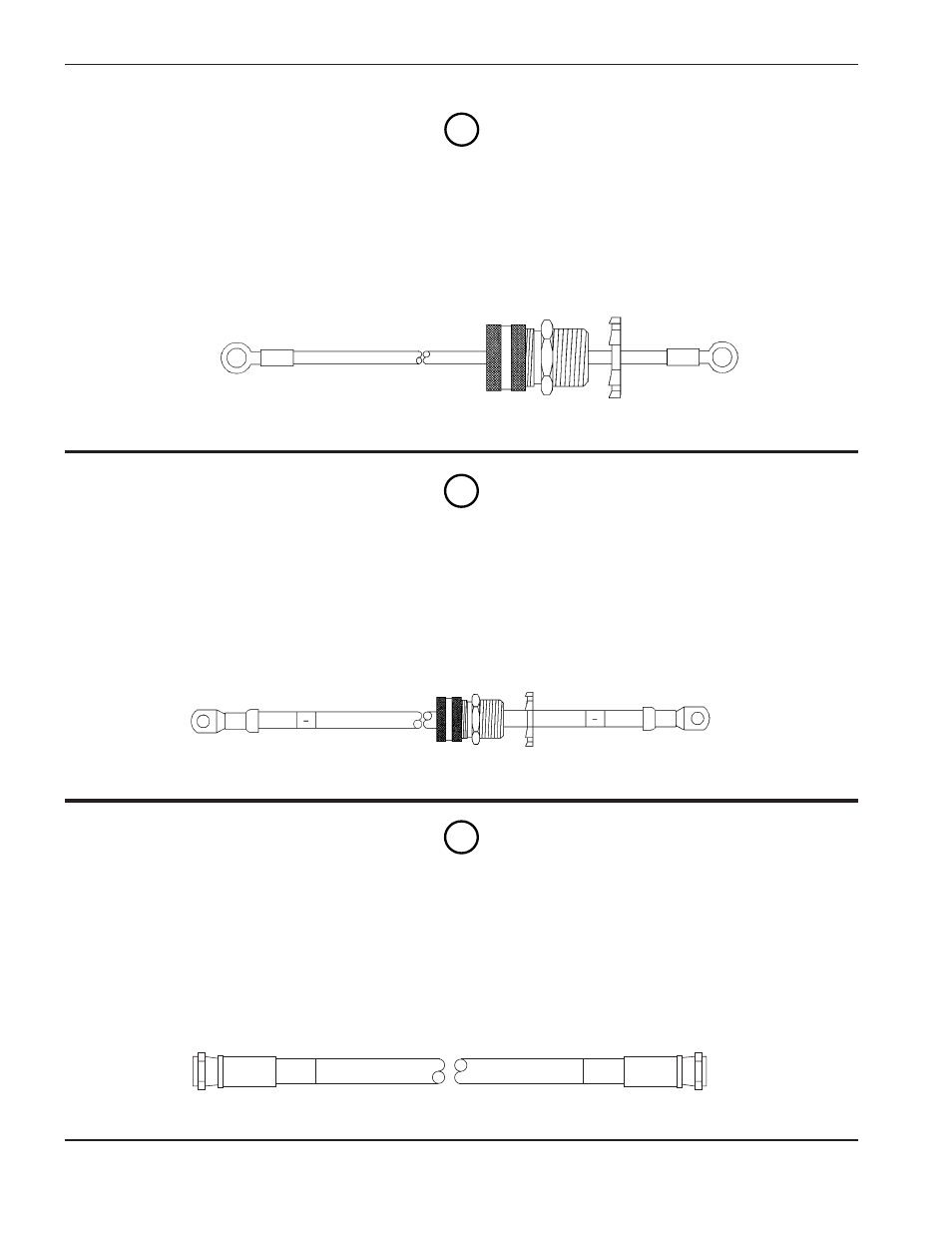

Figura 3-10

Cavo dell’arco pilota (+)

Codice pezzo

Lunghezza

023925

4 ft (1,2 m)

023530

15 ft (4,6 m)

023531

25 ft (7,6 m)

023532

50 ft (15,2 m)

023533

75 ft (23 m)

023534

100 ft (30,5 m)

023731

115 ft (35 m)

023747

125 ft (38 m)

Consolle RHF

Alimentatore

Figura 3-11

Cavo negativo (-)

Codice pezzo

Lunghezza

024421

4 ft (1,2 m)

024290

15 ft (4,6 m)

024291

25 ft (7,6 m)

024263

50 ft (15,2 m)

024264

75 ft (23 m)

024265

100 ft (30,5 m)

024385

115 ft (35 m)

024396

125 ft (38 m)

024459

150 ft (46 m)

Figura 3-12

Flessibile di alimentazione refrigerante/cavo alimentazione (-)

Consolle RHF

Alimentatore

Verde

Verde

1

2

3
