MANUTENZIONE ORDINARIA
HD3070 (consolle del gas manuale) Manuale di istruzioni 5-9
17

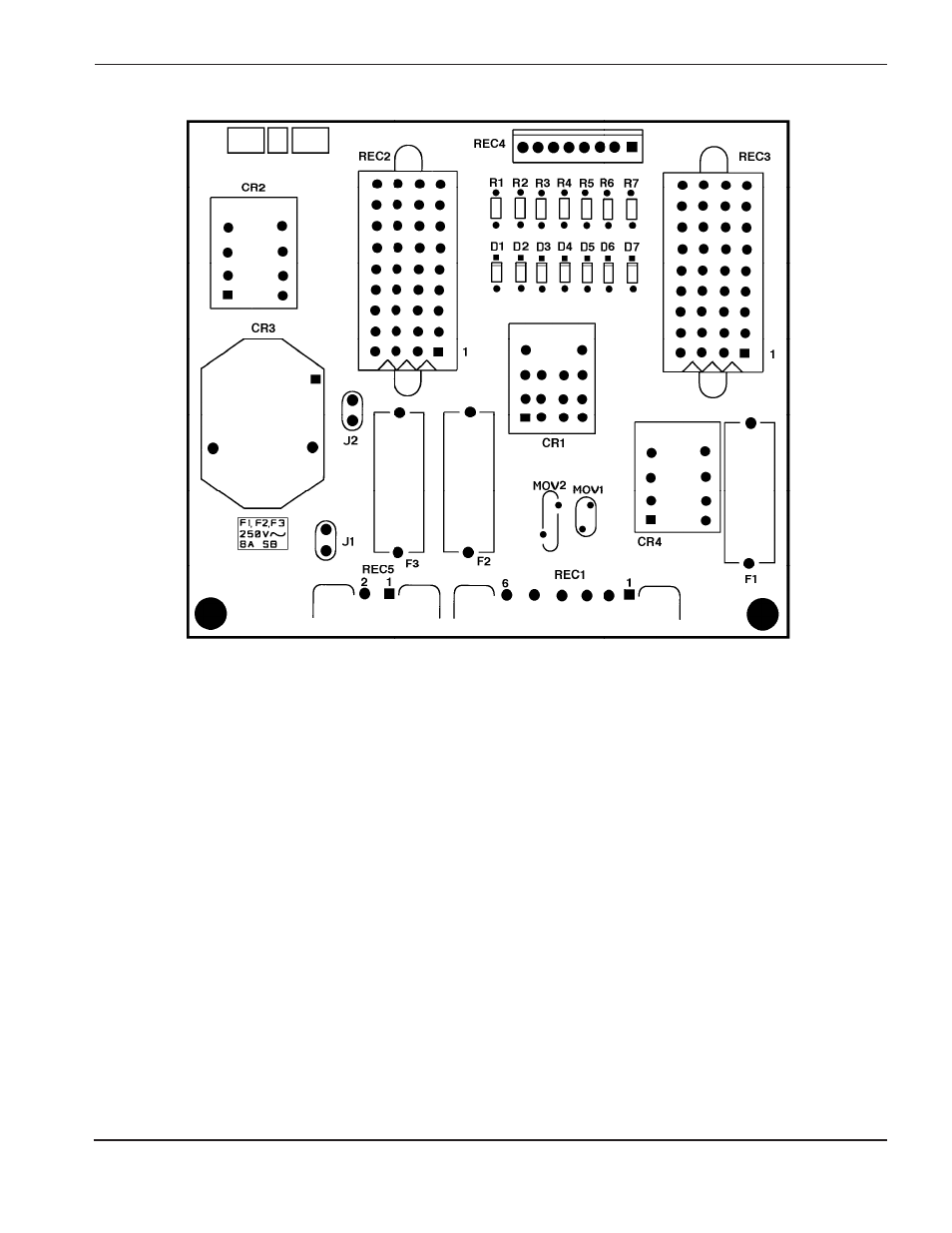

Figura 5-2 Scheda di distribuzione 1XPCB2
ASSY NO REV SERIAL NO
POWER DISTRIBUTION
6. Misurare le tensione sulla scheda di distribuzione 1XPCB2. Vede Figura 5-2 per i dettagli su1XPCB2.
Individuare i fusibili F1, F2 e F3 sulla scheda. Le misurazioni tra ciascun fusibile e la massa del telaio devono
essere eseguite come segue:
F1: 24VCA
F2: 120VCA
F3: 240VCA
Se non viene rilevata alcuna tensione, oppure se le tensioni rilevate non sono corrette in uno o più di questi punti,
scollegare l’alimentazione e seguire la procedura di individuazione dei guasti sui fusibili e sui relativi pin, connettori
e cablaggi della scheda 1XPCB2, tra il connettore REC1 sulla scheda di distribuzione e il secondario del
trasformatore T1. Vedere la Figura 6-7 (solo in inglese) per la posizione di T1.
Inoltre, controllare i fusibili principali F1, F2 e F3 riportati in Figura 6-3 (solo in inglese), il relativo cablaggio e le
connessioni tra T1 e L1 e L2 (compresa la scheda di collegamento).
Sostituire tutti i componenti difettosi.
