10/15/98
INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-21
Codice pezzo Lunghezza
024422 4 ft (1,2 m)
024266 15 ft (4,6 m)
024267 25 ft (7,6 m)
024012 50 ft (15,2 m)
024269 75 ft (23 m)
024270 100 ft (30,5 m)
024386 115 ft (35 m)
024397 125 ft (38 m)
024460 150 ft (46 m)

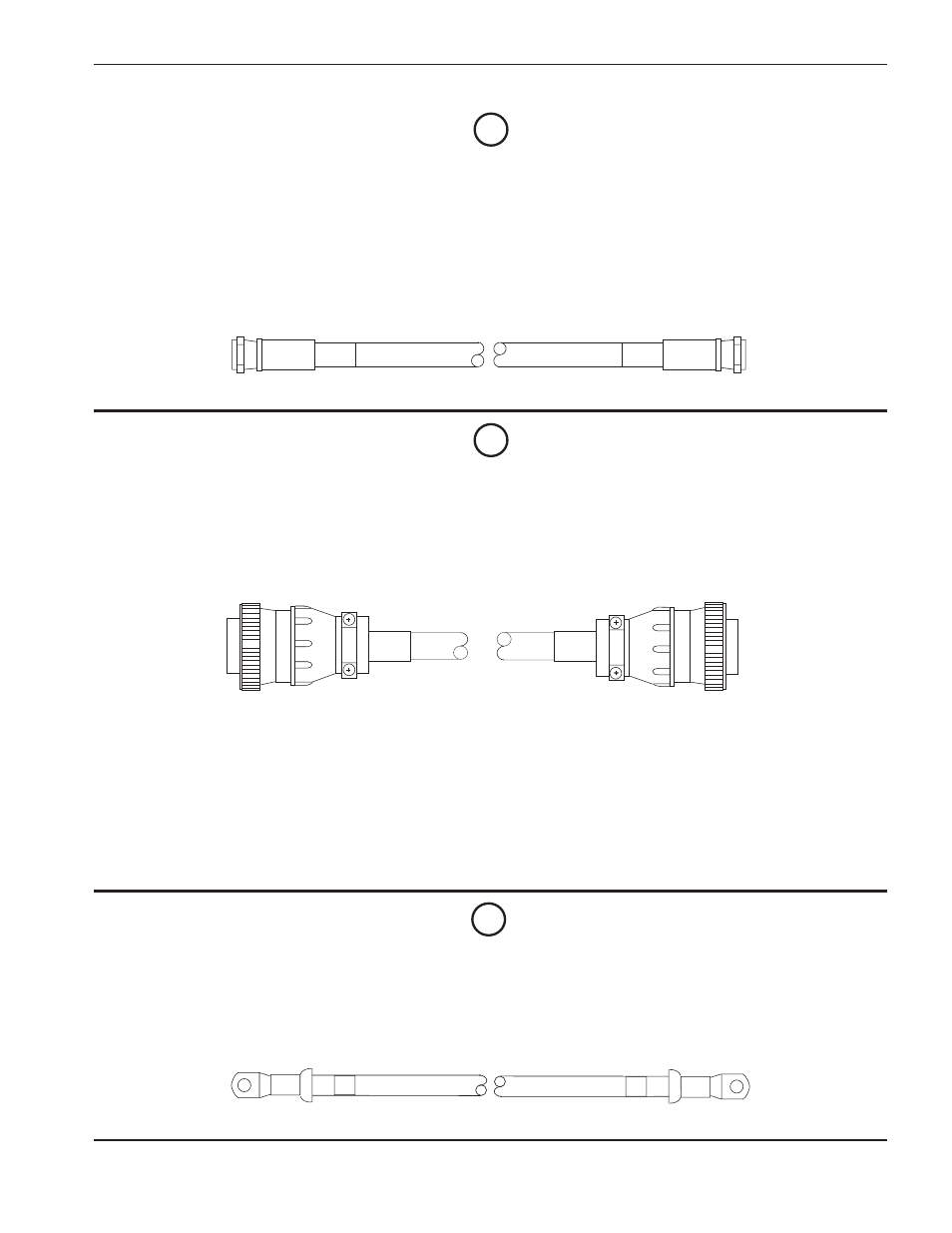

Figura 3-13 Flessibile di ritorno del refrigerante
Rosso Rosso
Consolle RHF Alimentatore
2X1 1X5
Consolle RHF Alimentatore
LISTA CONDUTTORI
SEGNALE SPINOTTO 1X5 COLORE SPINOTTO 2X1
Interruttore sicurezza sportello 1 Nero 1
2 Rosso 2
Terra 5 Schermatura Tagliato
Trasformatore AT 6 Rosso 6
7 Nero 7
Terra 3 Schermatura Tagliato
Figura 3-14 Cavo di controllo tra alimentatore e consolle alta frequenza remota
Codice pezzo Lunghezza
023535 15 ft (4,6 m)
023536 25 ft (7,6 m)
023828 39,4 ft (12 m)
023537 50 ft (15,2 m)
023538 75 ft (23 m)
023539 100 ft (30,5 m)
Figura 3-15 Cavo di lavoro (+)
+ +
Codice pezzo Lunghezza
023926 4 ft (1,2 m)
023470 15 ft (4,6 m)
023562 25 ft (7,6 m)
023563 50 ft (15,2 m)
023564 75 ft (23 m)
023565 100 ft (30,5 m)
023732 115 ft (35 m)
023748 125 ft (38 m)
Tavolo di taglio Alimentatore
4
5
6
