MANUTENZIONE ORDINARIA
HD3070
(consolle del gas manuale) Manuale di istruzioni
5-35
17
Serrare (coppia di
1,4 – 1,7 Nm)
Allentare
Installare il nuovo tubo dell’acqua
Allentare e serrare il tubo dell’acqua
Anello torico
Tubo dell’acqua
Anello d’oro
(ubicazione nella torcia)
Avvitadadi
(4,5 mm)
Tubo dell’acqua

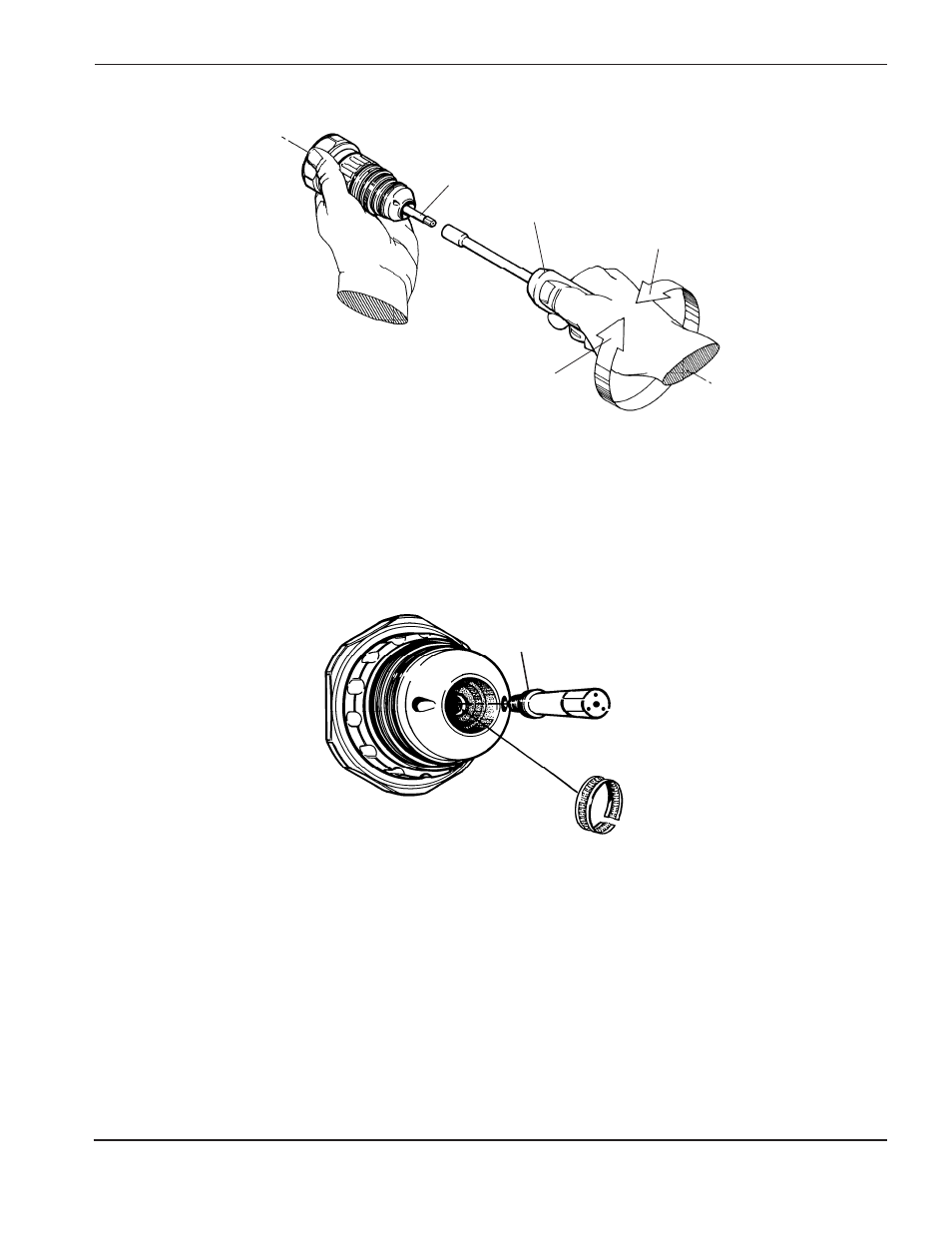

Figura 5-8
Installare il nuovo tubo dell’acqua
Fare attenzione a non spostare l’anello
d’oro quando si installa il tubo
dell’acqua. Osservate le precauzioni e
le istruzioni dell’operazione 3 di cui
alla pagina precedente.
