INSTALLAZIONE

3-22

HD3070

(consolle del gas manuale) Manuale di istruzioni

Interconnessioni dall’alimentatore alla consolle gas (fig. 3-16)

Cavo della consolle del gas (fig. 3-16)

1. Collegare lo spinotto del cavo marcato 1X4 alla presa marcata 1X4 sul retro dell’alimentatore.

2. Collegare l’altra estremità del cavo marcata 3X1 alla presa marcata 3X1 sulla consolle del gas.

Cavo di controllo della consolle del gas (fig. 3-18)

1. Collegare lo spinotto del cavo marcato 1X3 alla presa marcata 1X3 sul retro dell’alimentatore.

2. Collegare l’altra estremità del cavo marcata 3X2 alla presa marcata 3X2 sulla consolle del gas.

8

7

1X3
Cavo di controllo della
consolle del gas

8

1X4
avo di controllo della
consolle del gas

7

3X2
Cavo di controllo della
consolle del gas

8

3X1
Cavo di controllo della
consolle del gas

7

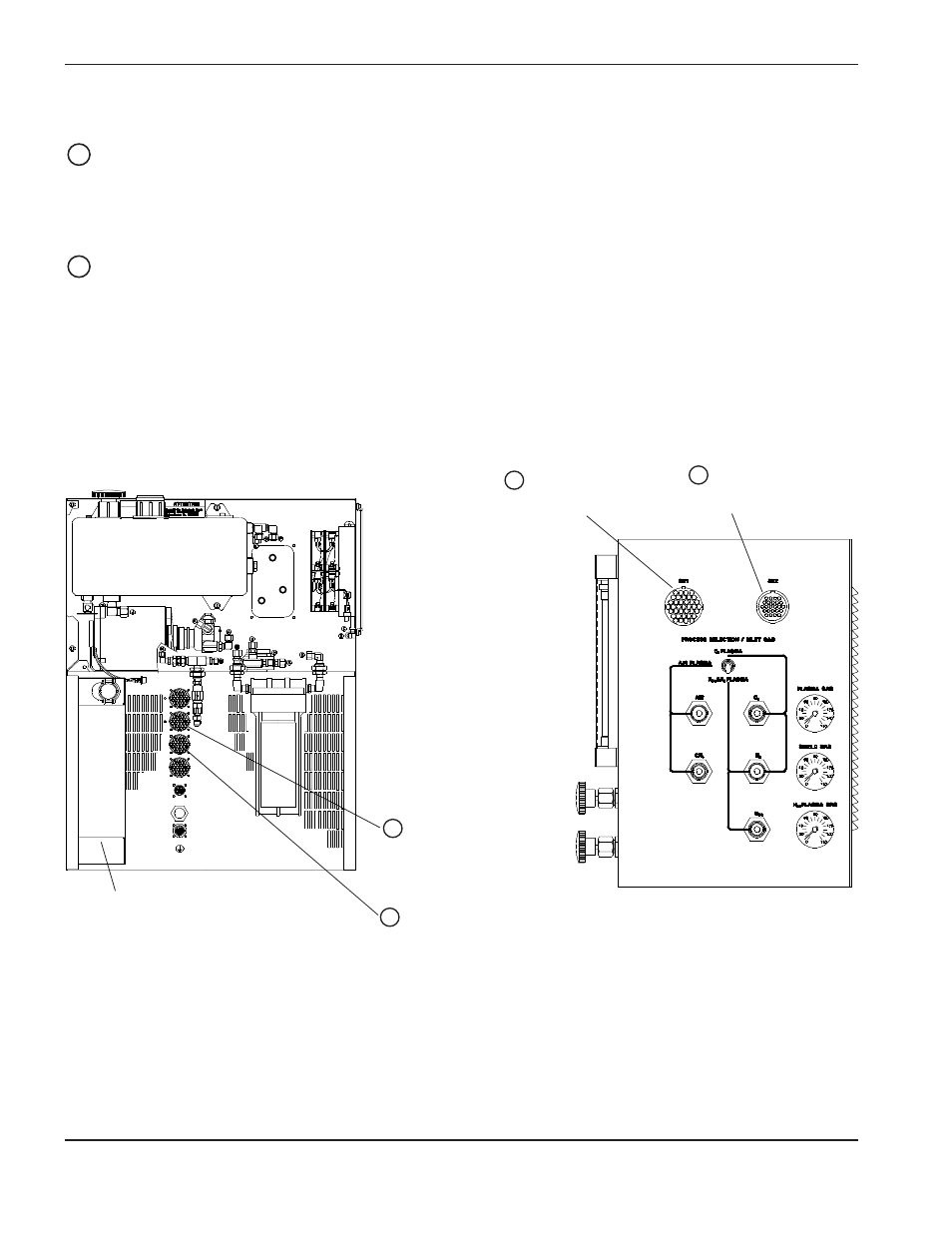

Figura 3-16

Interconnessioni dall’alimentatore alla consolle gas

Il filtro EMI è utilizzato
solamente in sisteme
220/380/415 V CE.

Alimentatore

Consolle del Gas
