MANUTENZIONE ORDINARIA

5-18

HD3070

(consolle del gas manuale) Manuale di istruzioni

17

Problemi

Possibili cause e soluzioni

7.1 Il flusso del refrigerante è troppo lento

Questo LED si illumina quando il flussostato (FS1) rileva una
portata di refrigerante alla torcia maggiore di 0.5 g/m. Vedere la
Figura 6-10 (solo in inglese) per la collocazione del flussostato
FS1, del motore M1 e della pompa P1.

7.2. Il motore M1 non funziona.

• Controllare che su PL21 siano disponibili 240 VCA. PL21 è

situato vicino alla pompa.

Nota: Il relè a 240 VCA (CR3) su 1XPCB2 non si chiude fino a

che i primi 6 blocchi (spie di STATO) non vengono
soddisfatti. (Vedere il diagramma di flusso della
Sequenza di avviamento del sistema HD3070)

• Utilizzando gli schemi elettrici (in fondo a questo manuale),

controllare i pin, i collegamenti ed il relativo cablaggio da PL21
a REC5 su 1XPCB2. Se non sono disponibili 240 VCA su
REC5, CR3 può essere difettoso. Sostituire 1XPCB2 se CR3 è
difettoso.

7.3. Il flussostato FS1 non funziona.

FS1 è un interruttore normalmente aperto che si chiude quando
viene rilevata una portata maggiore di 1.9 l/min. Quando FS1 si
chiude, viene alimentato con 24 VCA il LED FLUSSO
REFRIGERANTE.

• Controllare i tubi del refrigerante e le connessioni per verificare

che non vi siano perdite.

Riparare e/o sostituire i componenti difettosi, se necessario.

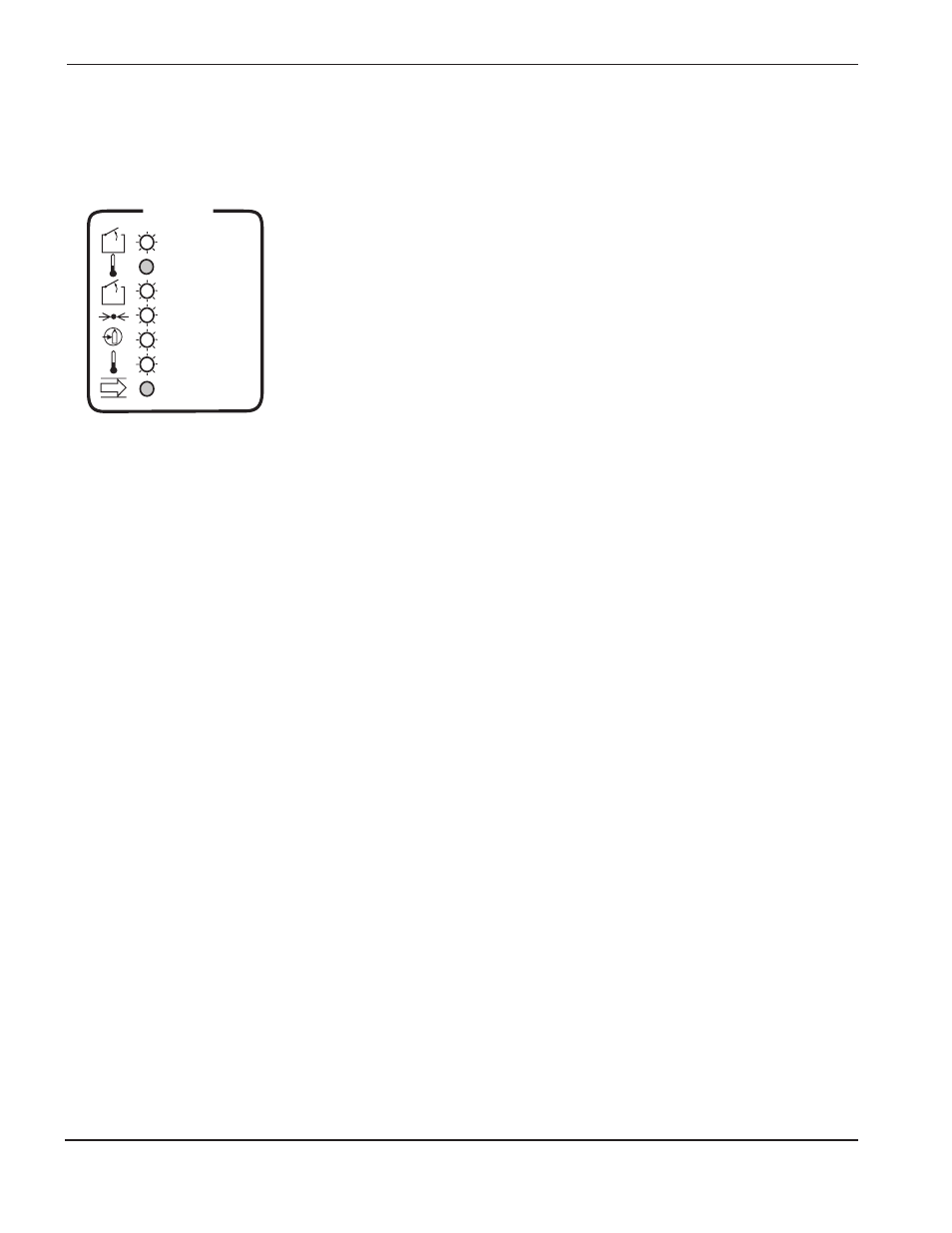

7. LED COOLANT FLOW non

illuminato

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.07
