INSTALLAZIONE
3-26 HD3070 (consolle del gas manuale) Manuale di istruzioni
LISTA CONDUTTORI
TIMER-CONTATORE/
SEGNALE SPINOTTO 1X6 COLORE INTERFACCIA MACCHINA
Avviamenti e tempo arco 2 Bianco 1
Avviamenti e tempo arco 3 Nero 2
Scarico 4 Scarico Taglio
Contatore errori 5 Rosso 15
Contatore errori 6 Nero 16
Codice pezzo Lunghezza
023946 3,5 ft (1,1 m)
023947 5,5 ft (1,7 m)
023948 6 ft (1,8 m)
023949 25 ft (7,6 m)
023721 28,3 ft (8,6 m)
023950 38 ft (11,6 m)
123111 50 ft (15,2 m)
123100 75 ft (23 m)
123328 100 ft (30,5 m)
123186 150 ft (45,7 m)
9

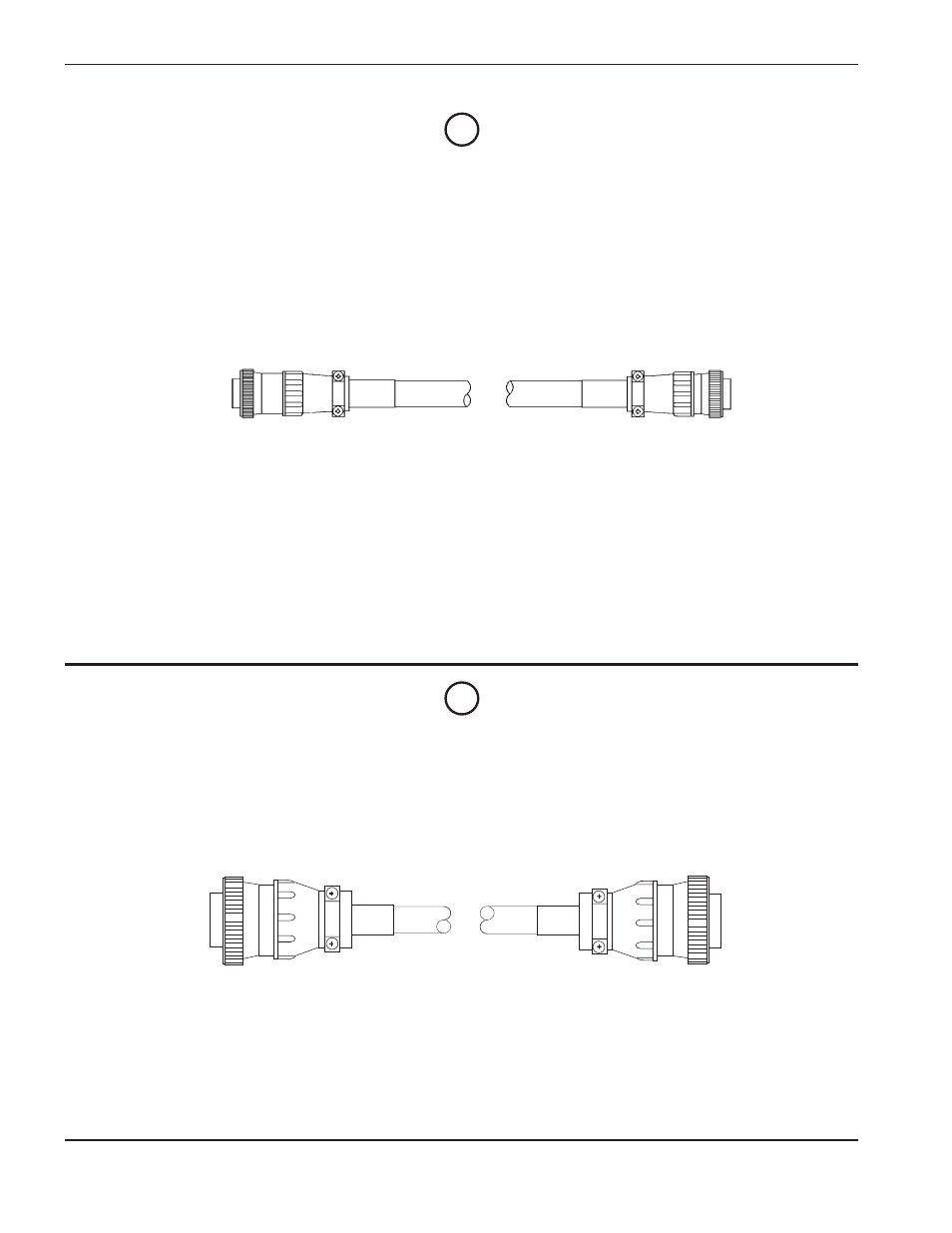

Figura 3-20 Cavo di controllo timer-contatore od interfaccia macchina/ALIM.
Alimentatore
1X6
Timer-contatore/interfaccia
macchina
5X1
LISTA CONDUTTORI
SEGNALE SPINOTTO 1X1 COLORE INTERFACCIA MACCHINA
Mantenimento (contatti a secco) 1 Nero 1
Mantenimento (contatti a secco) 5 Rosso 5
10 Scarico 10
Sfondamento compl. (a secco) 2 Nero 2
Sfondamento compl. (a secco) 6 Bianco 6
11 Scarico 11
Codice pezzo Lunghezza
023707 25 ft (7,6 m)
023829 28,2 ft (8,6 m)
023933 50 ft (15,2 m)
023934 75 ft (23 m)
023935 100 ft (30,5 m)
023936 125 ft (38 m)
023937 150 ft (45,6 m)
10
Alimentatore Interfaccia macchina
