APPENDICE B
10/15/98
b-4
HD3070
(consolle del gas manuale) Manuale di istruzioni
Cablaggio interno del timer-contatore

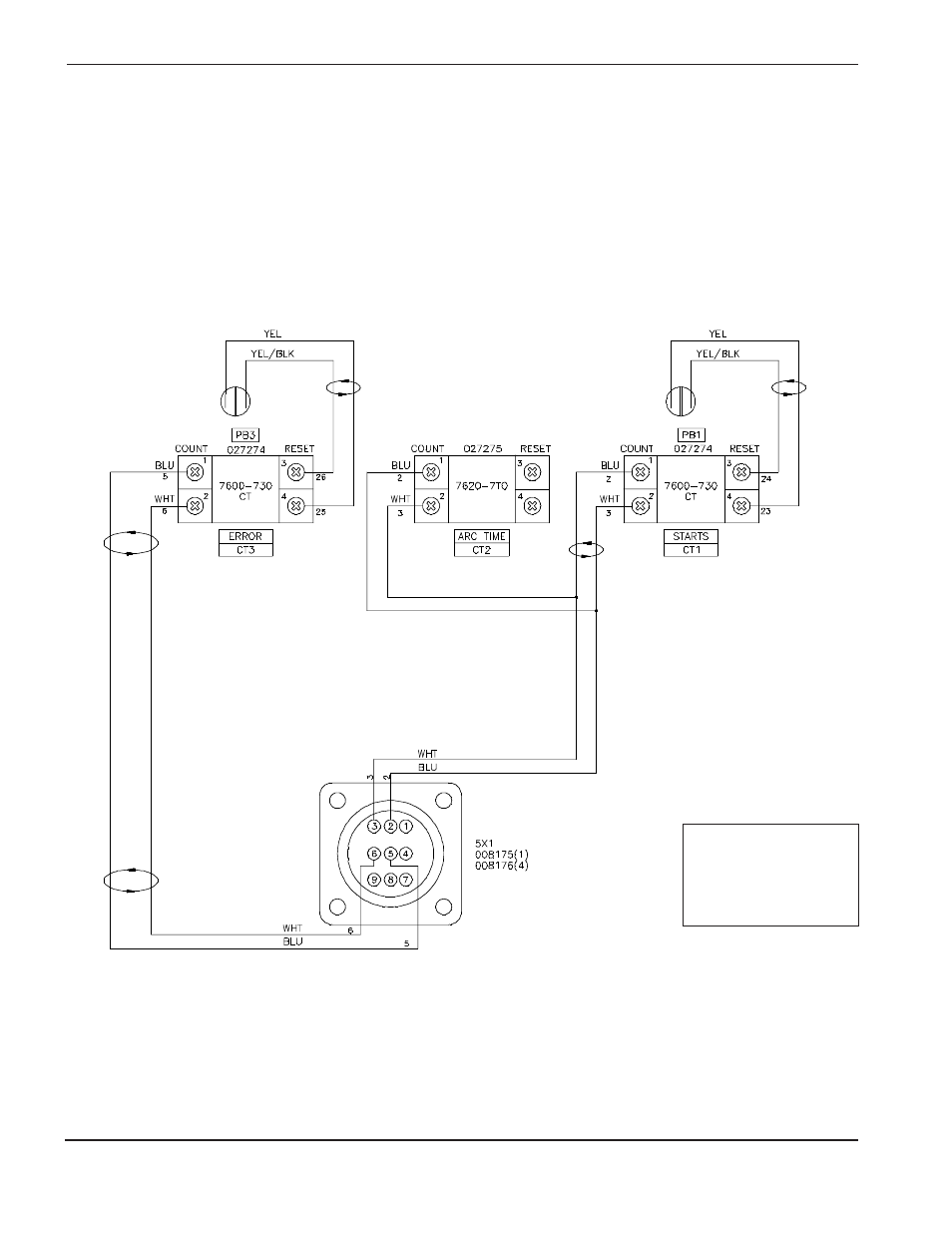

Consultare la figura b-3 per il cablaggio del timer-contatore tra la presa 5X1 ed il contatore degli errori ERRORS, il
contatore del tempo trascorso ARC TIME ed il contatore degli avviamenti STARTS.
Figura b-3
Cablaggio interno timer-contatore
YEL
=
GIALLO
BLK
=
NERO
BLU
=
BLU
WHT
=
BIANCO
