LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 9
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

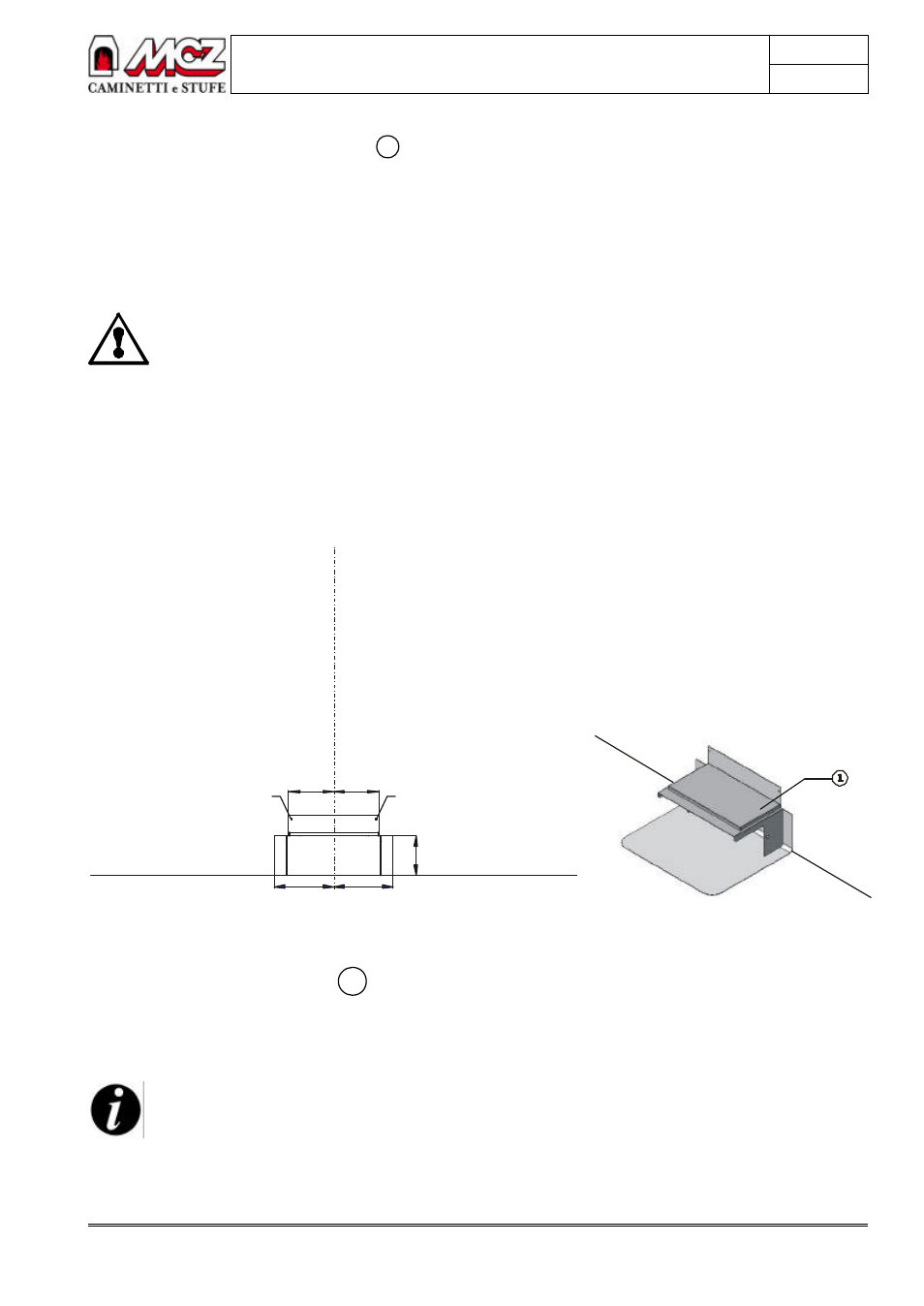

1°- Disporre a secco la Base scambiatore 1 nella posizione desiderata
assicurandosi che sia ben appoggiata al pavimento ed addossata alla
parete.
Centrare la Base scambiatore in funzione della postazione della canna
fumaria e dell’accessorio scelto per la copertura del tubo raccordo a
canna fumaria.
Nel caso fosse utilizzato il tubo regolabile in altezza,
come accessorio, la canna fumaria deve essere
coassiale al foro uscita fumi del termocamino; nel caso
fosse utilizzato il copritubo regolabile in altezza la
canna fumaria deve essere allineata (o quasi) al foro di
uscita fumi del termocamino
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
FORO 2 FORO 1
334
= =
= =
FIGURA 2
Verificare che la Base scambiatore 1 sia perfettamente a squadra e
livello con la parete ed il pavimento, forare in corrispondenza dei fori 1 e
2 e fissare l’elemento utilizzando i tassello+vite da 8 (in dotazione).
Per muri in calcestruzzo e cemento armato, per una
maggior sicurezza, è possibile utilizzare i tasselli +vite
in ottone (in dotazione)
