LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 66
Nozioni tecniche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
I modelli per SCF80 hanno in dotazione n.°2 elementi in acciaio
(dimensioni 860X50X2 mm 266X261X2 mm) che devono essere
utilizzati per alzare il monoblocco nei casi in cui la cornice sia
fissata alla struttura Scambiatore in metallo+Telaio in
cartongesso (vedi pagina 12 e pagina 20).

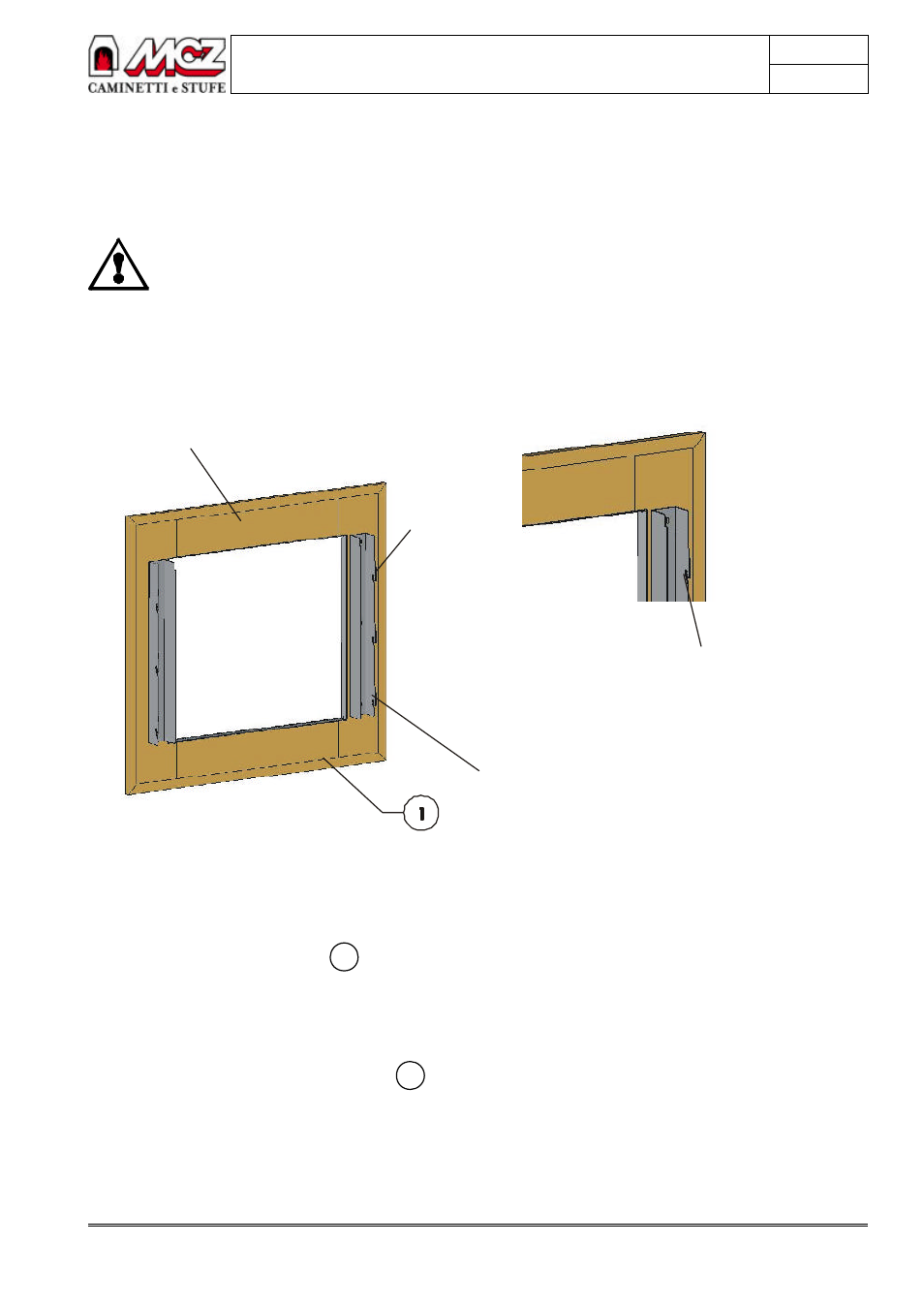

Nella parte posteriore della cornice in marmo sono
fissati due elementi in acciaio sui quali sono sagomate
delle guide necessarie per l’installazione della cornice. E’
severamente vietato piegare e/o danneggiare queste
guide: in caso contrario il fissaggio della cornice in
marmo potrebbe essere compromesso e/o risultare
instabile (=poco sicuro)
CORNICE IN MARMO
(VISTA POSTERIORE)
GUIDA
ELEMENTO IN ACCIAIO
PARTICOLARE
GUIDA
FIGURA 2
1° - Posizionare la controcornice 2 in modo che il passe-partout si
inserisca perfettamente nel foro del Telaio in cartongesso. Il monoblocco
deve essere avvicinato nel caso di SCF80 ed il profilo copripiano deve
appoggiare sopra il passe partout nel caso di AF60.
Centrare la controcornice rispetto l’asse del Telaio in cartongesso e
spingerla verso l’interno in modo che aderisca perfettamente al pannello
frontale del telaio. Fissare la controcornice 2 utilizzando le viti per
cartongesso in dotazione.
