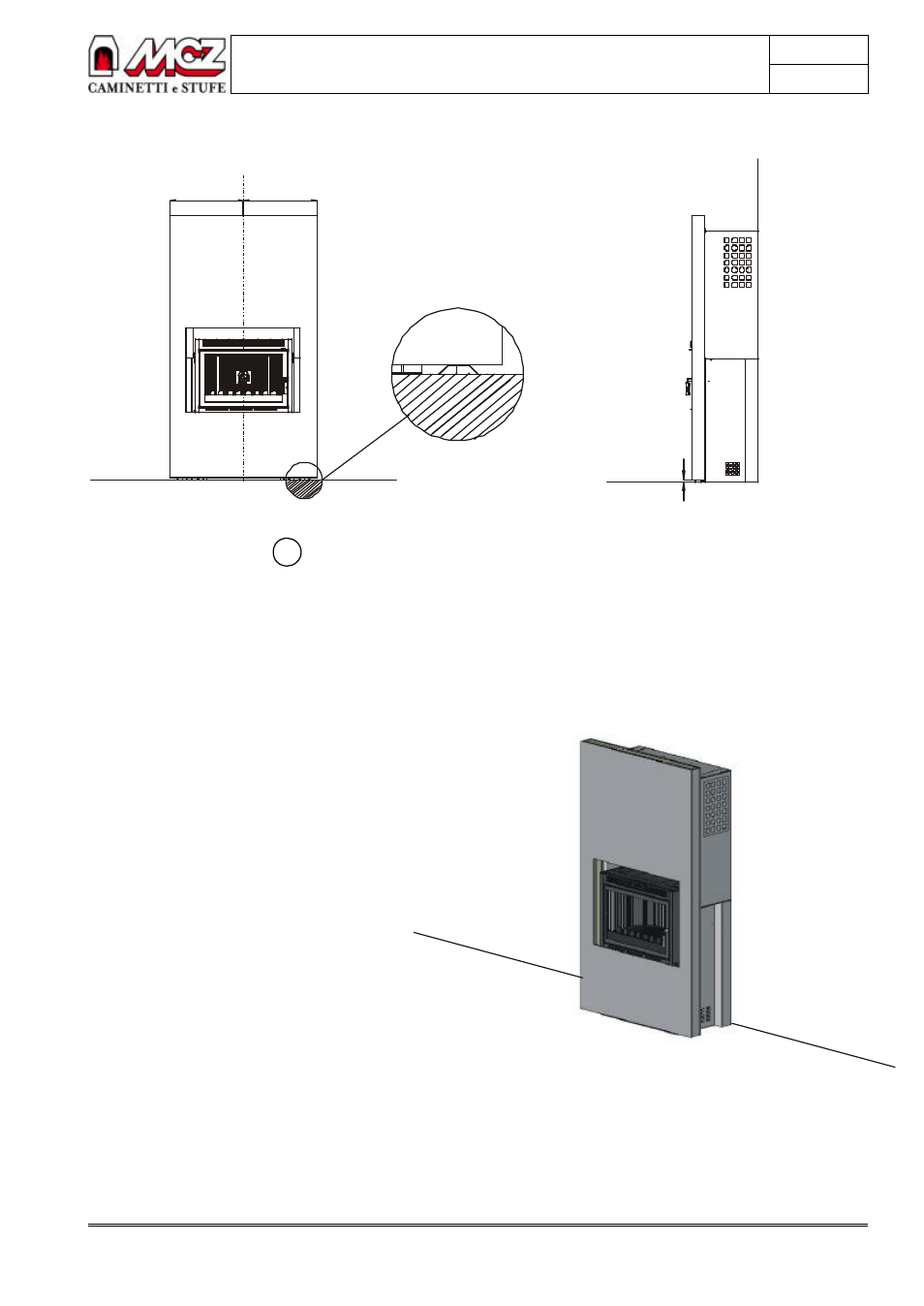

FIGURA 8
10°- Collocare il Cappello 6 in posizione simmetrica rispetto all’asse
dello scambiatore e con la piega maggiore in battuta (non fissata) sulla
parte posteriore del Telaio in cartongesso (il cappello in acciaio forato e la
piega libera permettono la fuoriuscita dell’aria calda).
Se necessario togliere il semitrancio per lo scarico del raccordo
fumi.
Una volta posizionato correttamente deve essere fissato ai fianchi
superiori in corrispondenza dei fori presenti negli elementi 4 e 5
usufruendo dei fori esistenti.
A fine operazione lo scambiatore deve apparire come da figura 9.
FIGURA 9
11°- Correggere, se necessario, la finitura del cartongesso a vista e/o
procedere con il montaggio della cornice scelta.
