LINEA LIBERO
Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
21
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
INTERCAPEDINE PER
ISOLAMENTO CON
PANNELLI ISOLANTI
ES. DI CALORITE
40
20
44
VITE
SUPPORTO
BASE
SCAMBIATORE
7

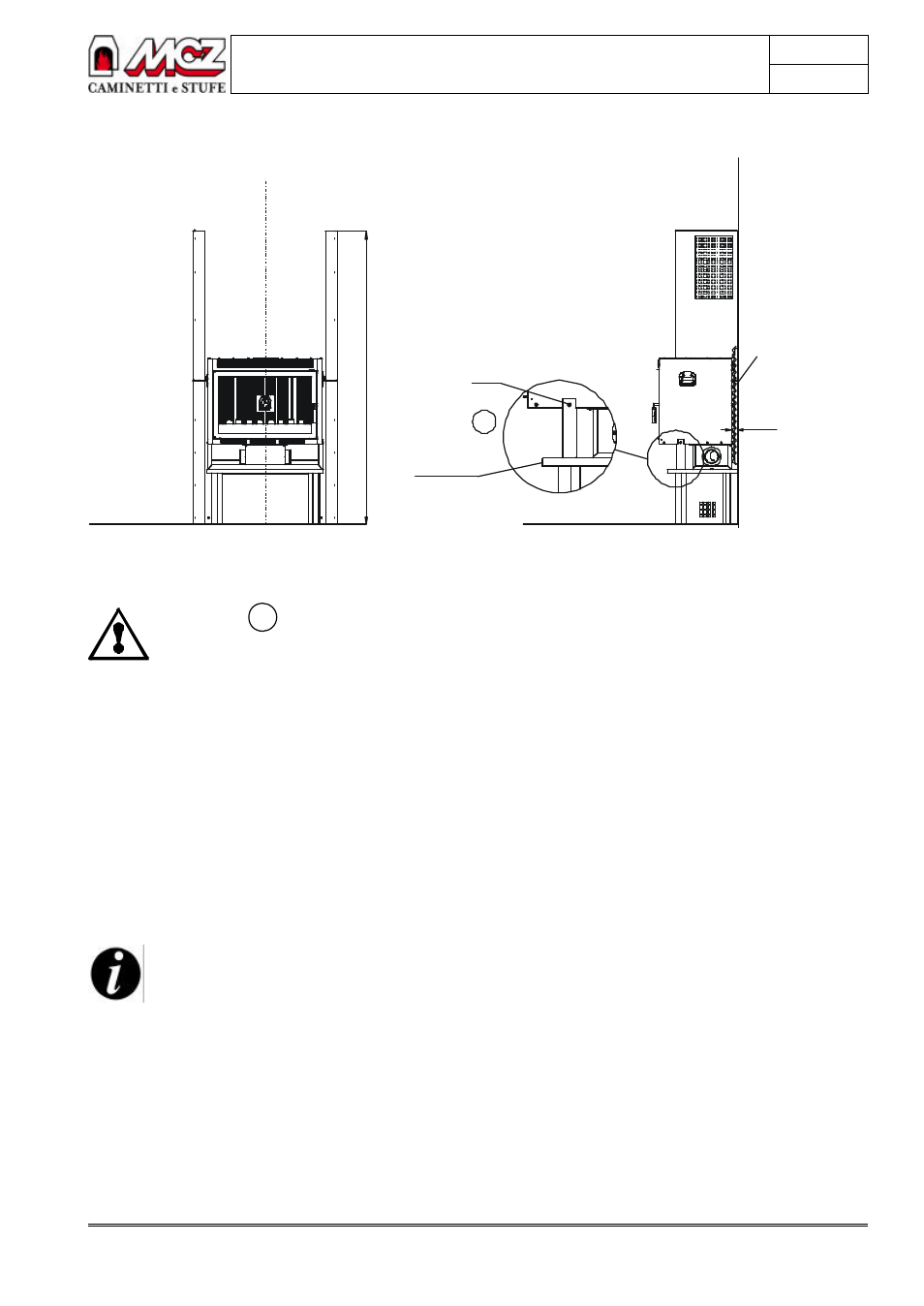

FIGURA 7
Il Cappello 6 deve essere montato dopo aver fissato il
telaio in cartongesso che in alcuni casi deve essere
precedentemente “preparato”. Prima di procedere con
la fase 9, è necessario leggere quanto riportato nel
capitolo relativo a Telaio in cartongesso
9°- Posizionare il Telaio in cartongesso (pronto per la messa in opera)
con la parte posteriore aderente ai fianchi in metallo e centrato rispetto
all’asse dello scambiatore. Disporre n.°2 omega (in dotazione:vedi figura
8), o qualsiasi altro spessore portante qualora il pavimento non fosse
piano, sotto il telaio dove devono essere lasciati permanentemente
affinché il peso del telaio ed, eventuale, cornice graviti
direttamente a terra. Fissare il Telaio in cartongesso ai fianchi
utilizzando le viti (per cartongesso) in dotazione.
Tutte le viti devono essere bene ed accuratamente
fissate
