LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 27
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Se la parete ed il pavimento sono tra loro
perfettamente a squadra, il montaggio dello
scambiatore non presenta difficoltà in quanto
l’assemblaggio dei singoli elementi è regolato da
posizioni di simmetria rispetto all’asse principale o da
posizioni di allineamento di un pezzo rispetto agli altri o
da fori coassiali. Nel caso contrario potrebbero sorgere
delle difficoltà rimediabili in loco
4°- Posizionare il Fianco inferiore sx 3 in appoggio con il bordo esterno
della Base scambiatore (vedi figura 3). Assicurarsi che il Fianco inferiore
sx sia a squadra e livello con la parete e fissare il fianco utilizzando i
tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI AF60
1000
20
94
10
34
= =

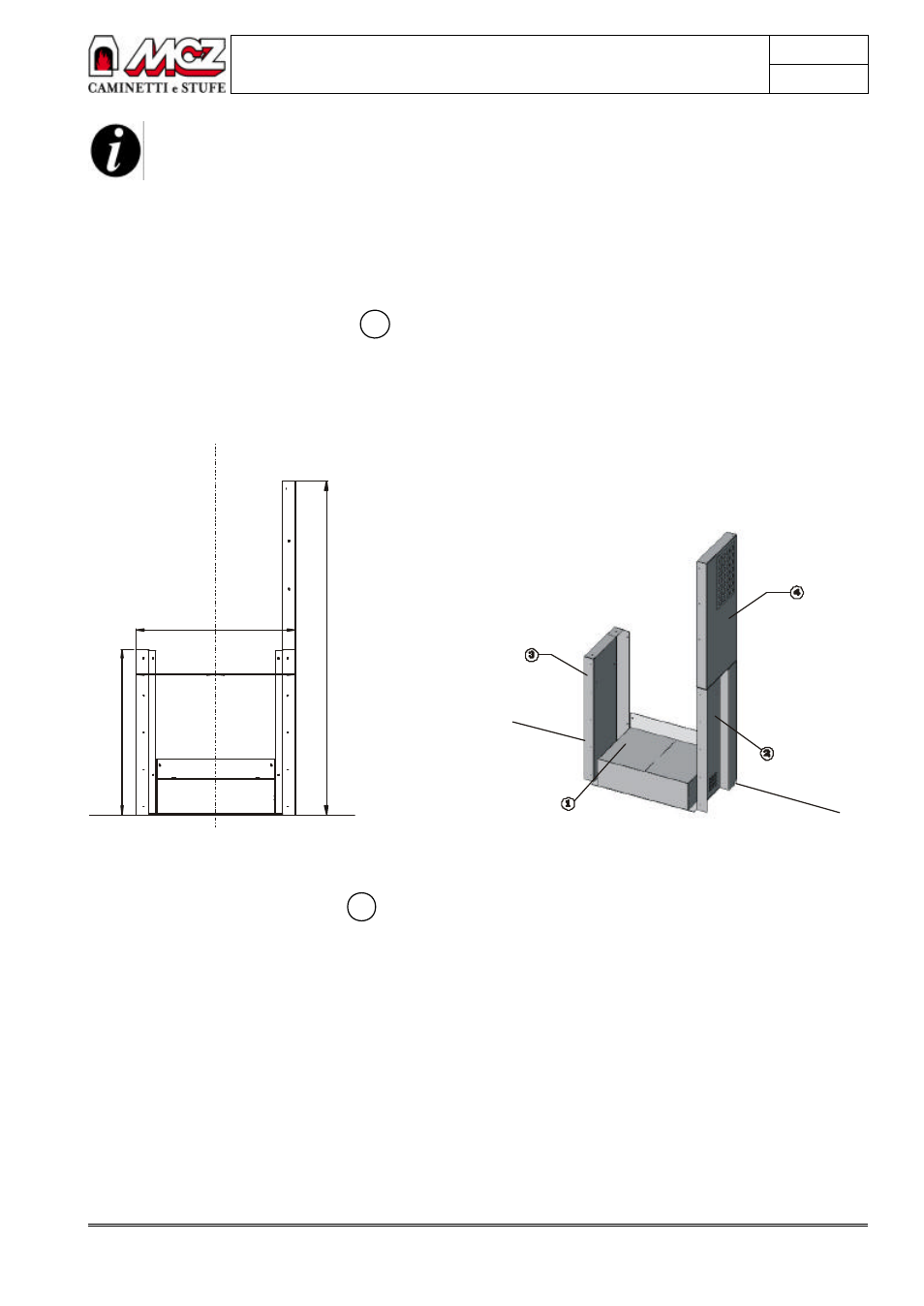

FIGURA 5
5°- Posizionare il Fianco superiore sx 5 perfettamente allineato con il
Fianco inferiore sx. Fissare i due elementi utilizzando n.°2 vite+dado nei
fori presenti in entrambi i fianchi dello scambiatore. Assicurarsi che sia a
squadra e livello con la parete e fissare il fianco con tasselli+vite da 8 (in
dotazione).
