Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

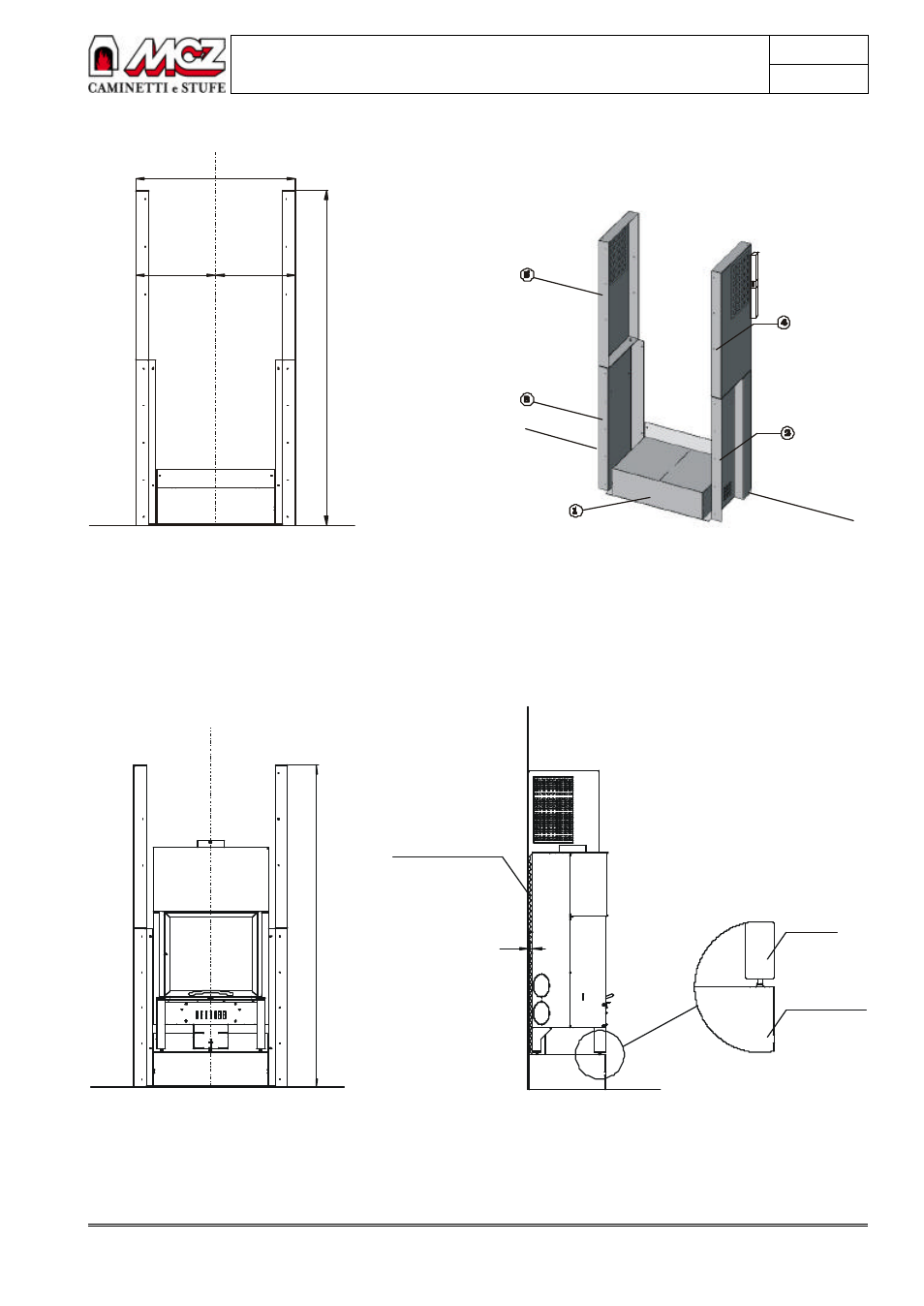

ASSE SCAMBIATORE E
ASSE USCITA FUMI AF60
1000
20
94
= =
FIGURA 6
6°- Isolare accuratamente la parete compresa tra i due fianchi (vedi
anche Manuale d’installazione e utilizzo Airsystem F60): si possono usare,
ad esempio, pannelli di Calorite (vedi listino MCZ).
ASSE SCAMBIATORE E
ASSE USCITA FUMI AF60
20
94
PIEDINO
BASE
SCAMBIATORE
30
INTERCAPEDINE PER
ISOLAMENTO CON
PANNELLI ISOLANTI
ES. DI CALORITE
FIGURA 7
BOLLA/LIVELLA
