4.2.4. ATTREZZI E SUPPORTO PER SCAMBIATORE
Il supporto per lo scambiatore può essere fissato al fianco
inferiore in qualsiasi momento, anche dopo aver installato lo
scambiatore.
Fissare il supporto al fianco inferiore utilizzando le testine a chiusura
esagonale M6 zincate (vedi figura 5)
FIANCO INFERIORE
TESTINA A CHIUSURA
ESAGONALE M6
DISTANZIALE
SUPPORTO

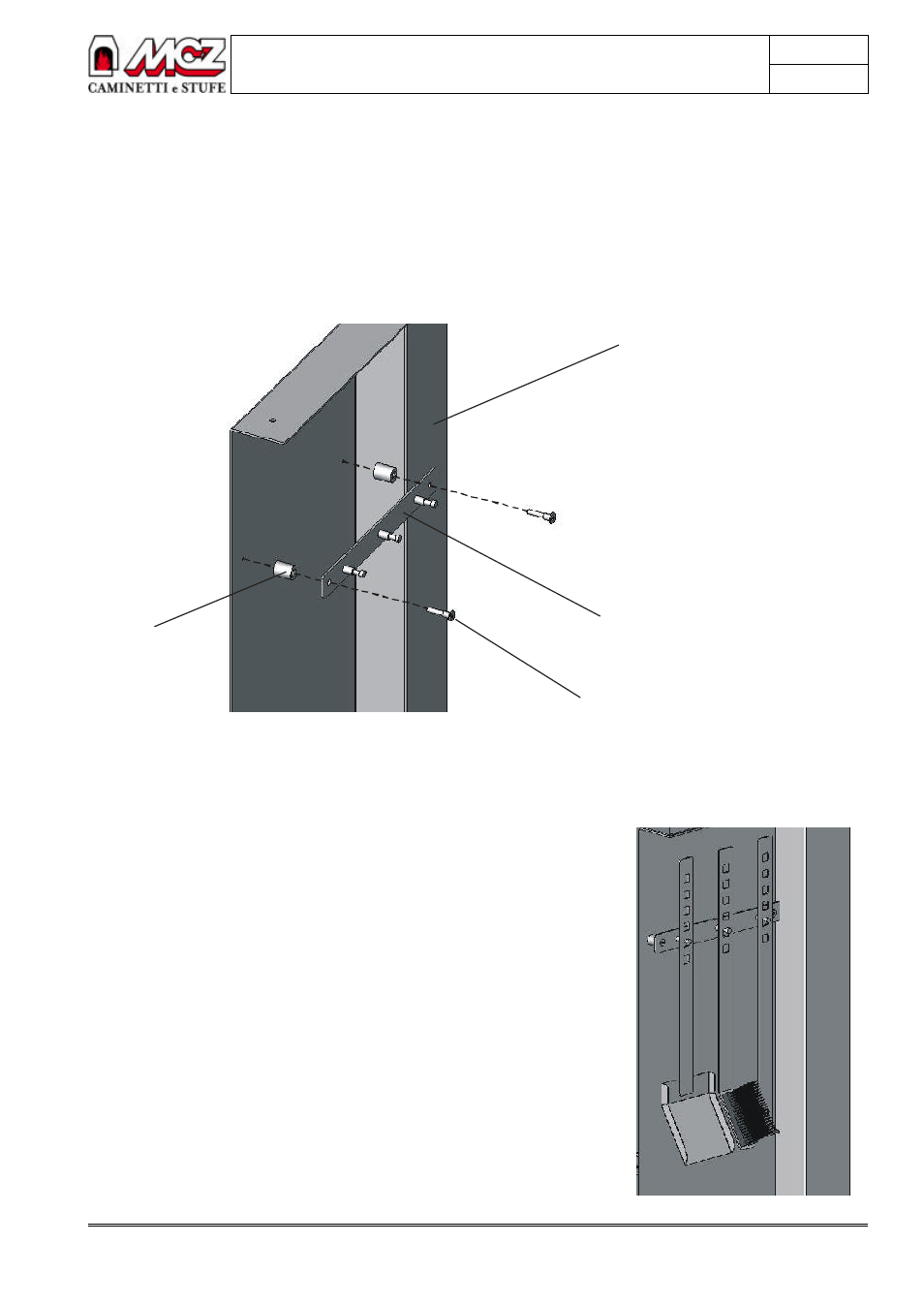

FIGURA 5
A fine operazione Attrezzi e supporto per scambiatore deve risultare
come da figura 6
FIGURA 6
