LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 14
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

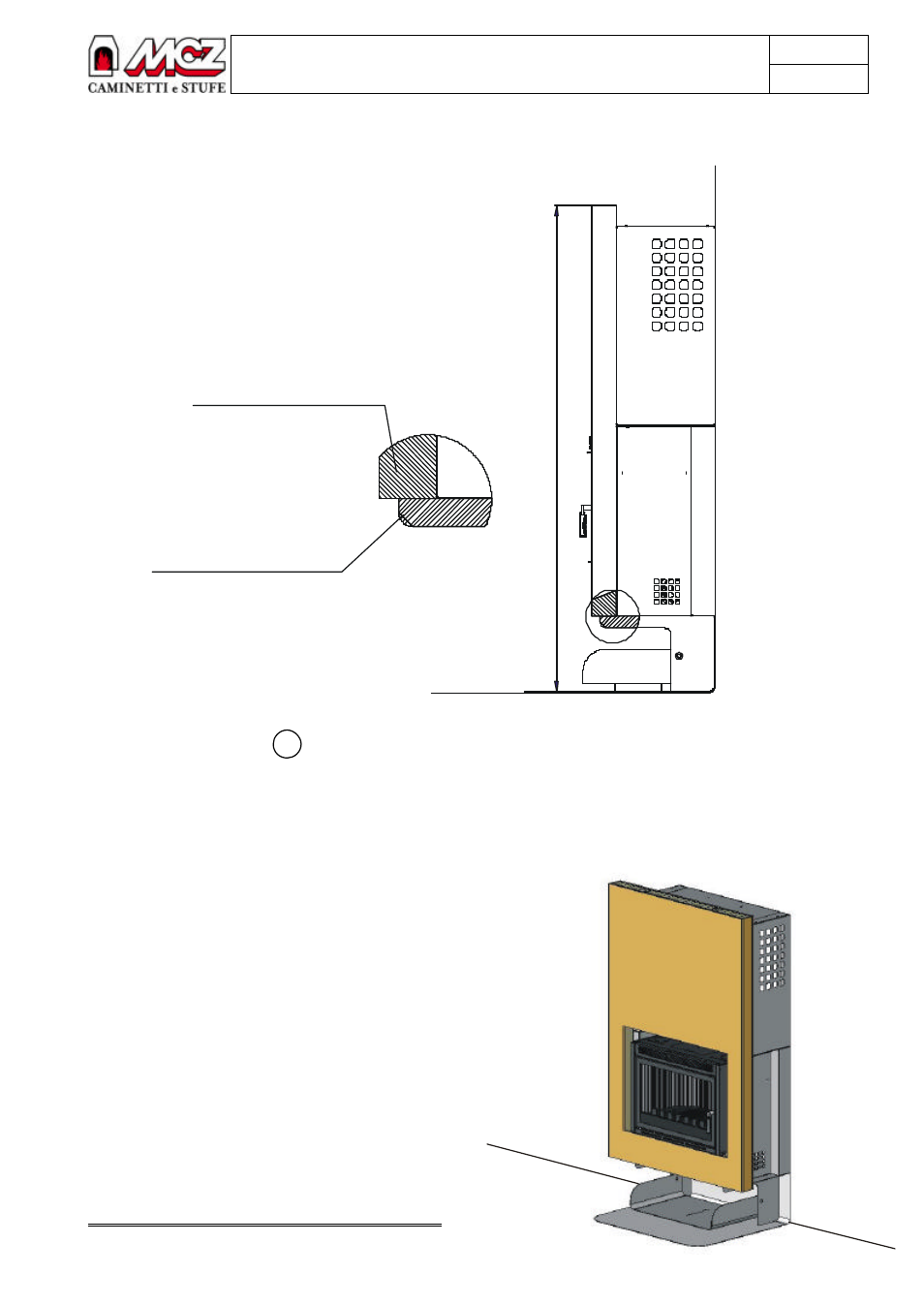

TELAIO IN CARTONGESSO
SUPPORTO PORTALEGNA
21
3
9
FIGURA 9
11°- Collocare il Cappello 7 in posizione simmetrica rispetto all’asse dello
scambiatore e con la piega maggiore in battuta (non fissata) sulla parte
posteriore del Telaio in cartongesso (il cappello in acciaio forato e la
piega libera permettono la fuoriuscita dell’aria calda).
Se necessario togliere il semitrancio per lo scarico del raccordo
fumi.
Una volta posizionato correttamente deve essere fissato ai fianchi
superiori in corrispondenza dei fori presenti negli elementi 5 e 6,
usufruendo dei fori esistenti.
A fine operazione lo scambiatore deve apparire come da Figura 10.
12°- Correggere, se necessario, la finitura del cartongesso a vista e/o
procedere con il montaggio della cornice scelta.
