LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 52
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5.3. IBIS per SCF80 e per AF60
Le cornici Ibis sono composte da:
1 n.°1 telaio in acciaio verniciato nero su cui è fissato un pannello di
cartongesso ignifugo
n.°10-12 viti per cartongesso (10 per modello SCF80; 12 per
modello AF60)
TELAIO IN ACCIAIO
PANNELLO IN CARTONGESSO

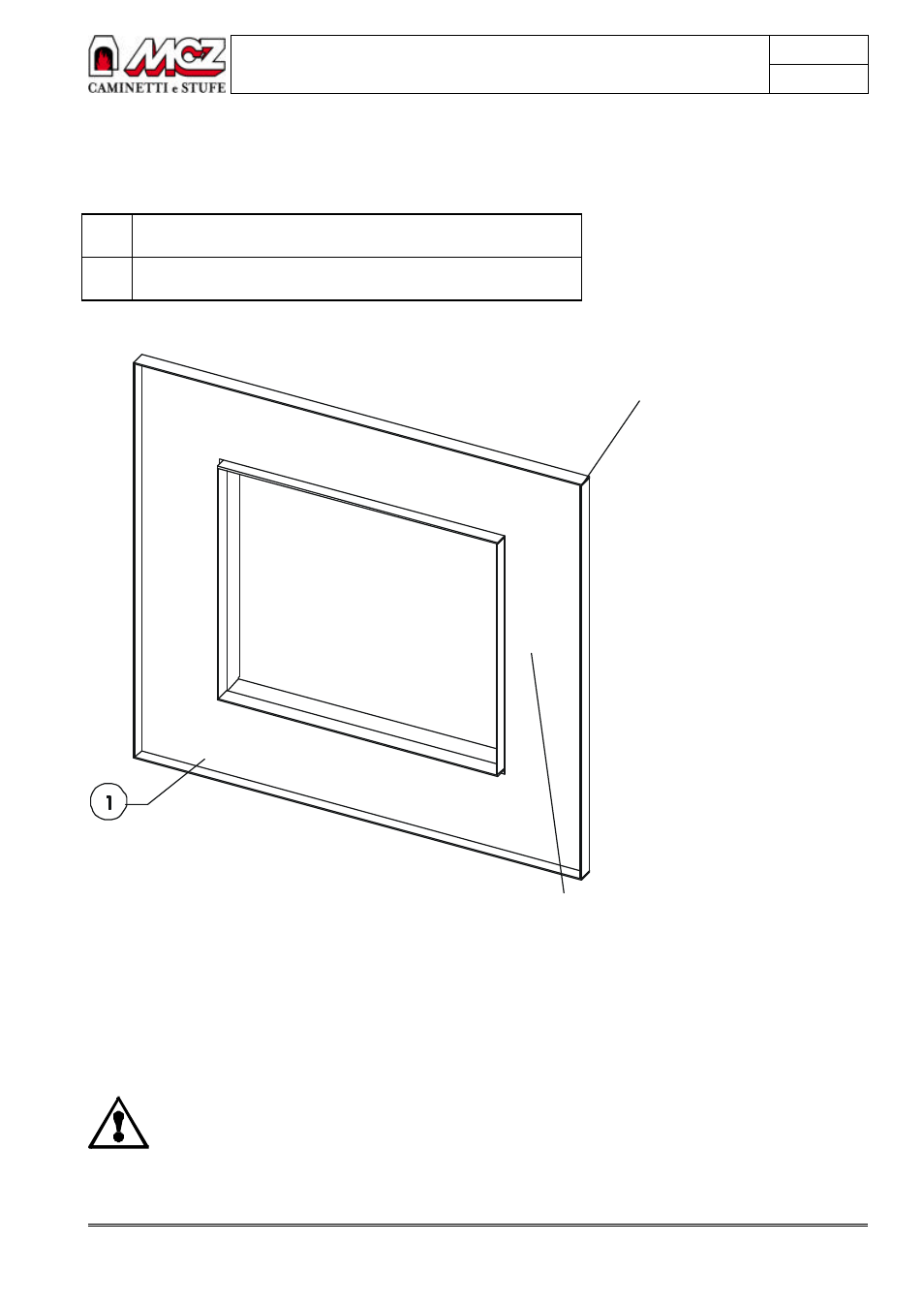

FIGURA 1
Dimensioni cornici Ibis: Ibis per SCF80 1116x916 mm
Ibis per AF60 1116x1016 mm
La cornice Ibis deve essere fissata al Telaio in
cartongesso prima di fissare quest’ultimo allo
Scambiatore in metallo
