LINEA LIBERO
Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
56
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

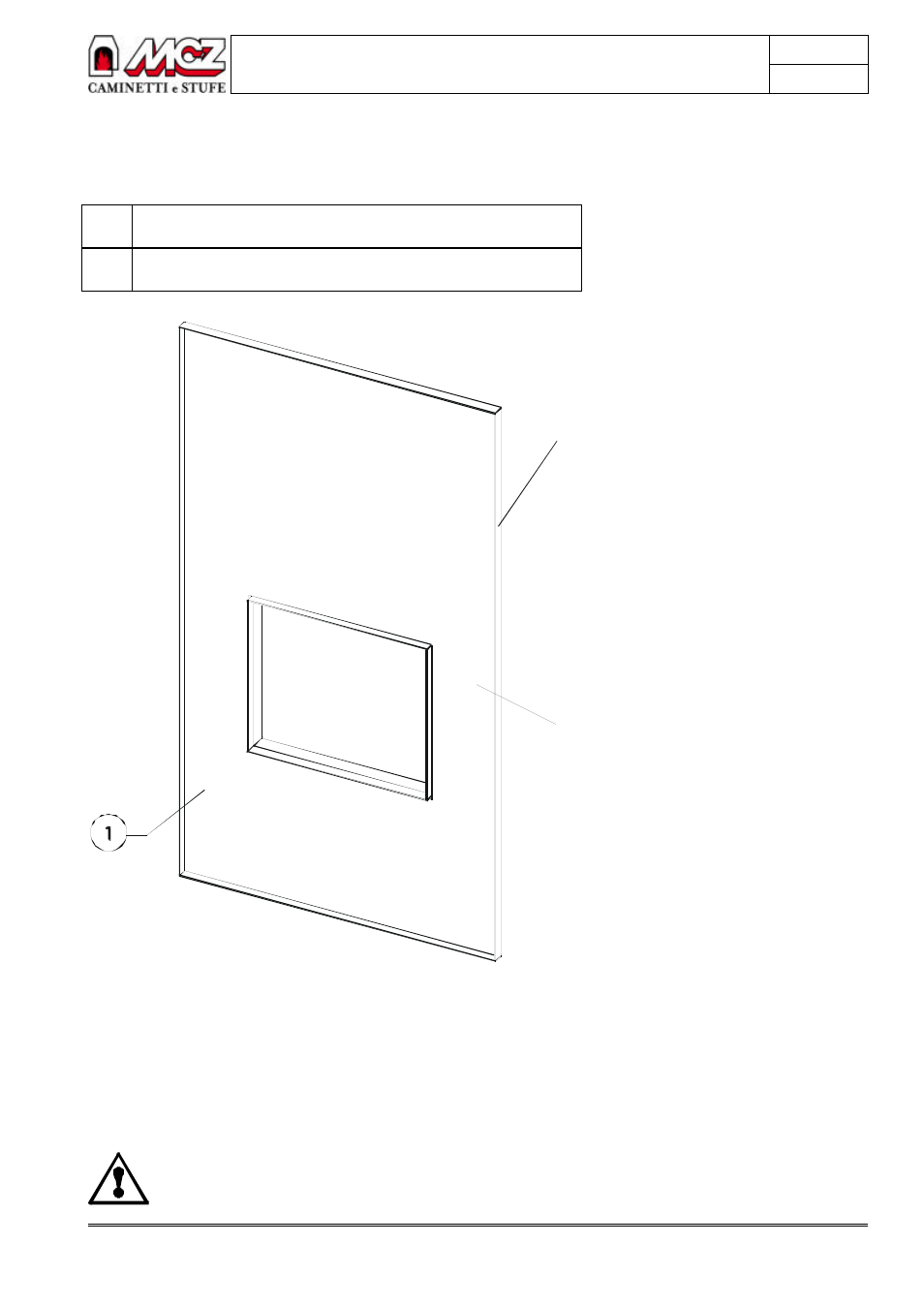

5.4. NIBBIO per SCF80 e per AF60
Le cornici Nibbio sono composte da:
1
n.°1 telaio in acciaio verniciato nero su cui è fissato un pannello di
cartongesso ignifugo
n.°32 (per modello SCF80 con portalegna) – n.°40 (per modello
SCF80)- n.°30 (per modello AF60) viti per cartongesso
TELAIO IN ACCIAIO
PANNELLO IN CARTONGESSO
FIGURA 1
Dimensioni cornici Nibbio:
Nibbio per SCF80
con portalegna
1824x1216 mm
Nibbio per SCF80 2164x1216 mm
Nibbio per AF60
2174x1208 mm
La cornice Nibbio deve essere fissata al Telaio in
cartongesso prima di fissare quest’ultimo allo
Scambiatore in metallo
