Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2° - Centrare la cornice rispetto al Telaio in cartongesso
=
=
=
=
=
=

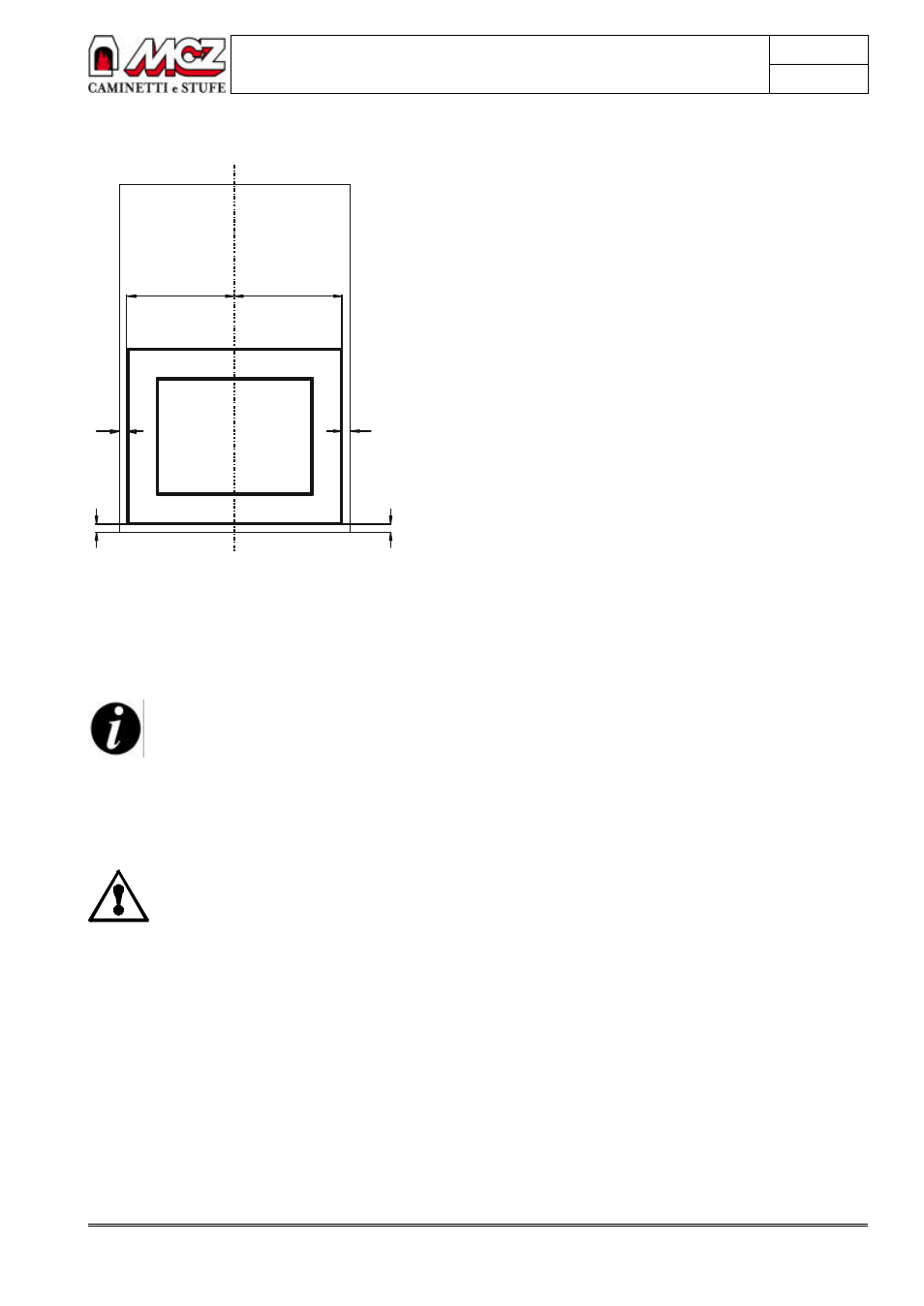

FIGURA 4 – CORNICE IBIS PER SCF80 MONTATO SU TELAIO IN CARTONGESSO PER
SCAMBIATORE SCF80 CON PORTALEGNA
3° - Fissare la cornice al Telaio in cartongesso utilizzando le viti in
dotazione
Tutte le viti devono essere bene ed accuratamente
fissate
4° - Fissare la struttura, Telaio in cartongesso+Cornice Ibis, allo
Scambiatore in metallo (per specifiche vedi capitolo Scambiatori in
metallo). A fine operazione l’assieme deve risultare come da figura 4.
Regolare la posizione del monoblocco in modo che i
passe partout laterali si accostino ai fianchi della
macchina. Nel caso di AF60, il profilo copripiano deve
appoggiare sopra il passe partout inferiore
5° - Realizzare la finitura desiderata
Per finiture con piastrelle Cotto Veneto fornite da MCZ S.p.A.,
seguire attentamente le istruzioni di montaggio allegate al Kit.
Per il fissaggio si consiglia di utilizzare:
Colla/Collante
Ditta:KERAKOLL
Articolo:SUPERFLEX
Ditta:KERAKOLL
Articolo:H40 TENAX
