LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 57
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

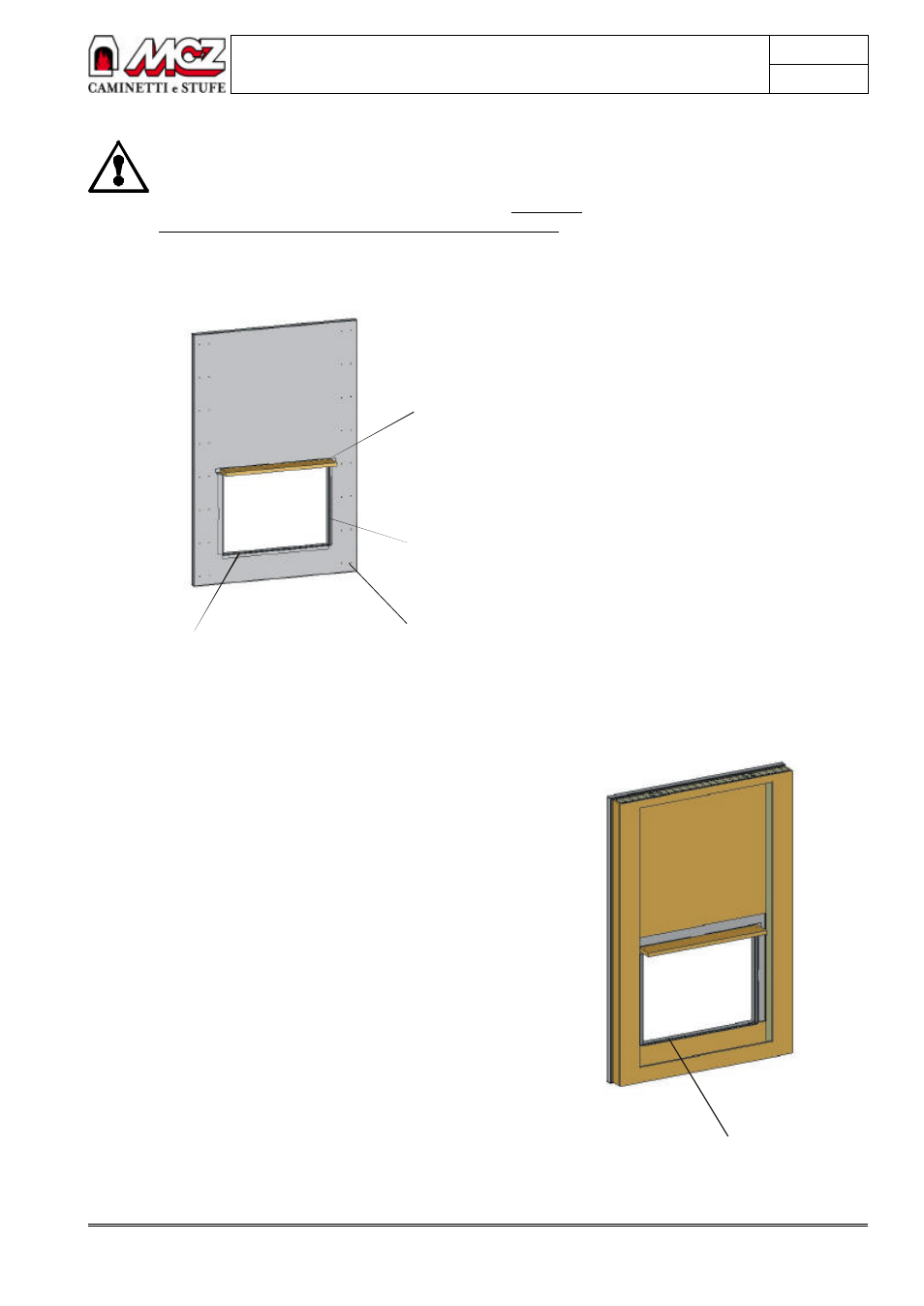

PASSE PARTOUT INFERIORE IN APPOGGIO
SUL TEòAIO IN CARTONGESSO
Nei modelli per SCF80 la controcornice+passe partout
presenta nela parte posteriore una bendella con fissato
un pannello di isolante. Tale pannello (seguendo le
istruzioni) si posiziona sopra il termocamino: non deve
essere assolutamente rimosso e/o danneggiato in
quanto necessario per evitare il surriscaldamento del
telaio in cartongesso
PANNELLO ISOLANTE
PASSE PARTOUT LATERALE
TELAIO IN ACCIAIO
PASSE PARTOUT INFERIORE
FIGURA 2 – TELAIO NIBBIO PER SCF80 CON PORTALEGNA
1° - Posizionare la cornice sul Telaio in cartongesso in modo che il passe
partout si inserisca dentro il foro: il passe partout inferiore deve
appoggiare sul Telaio in cartongesso.
FIGURA 3 – TELAIO NIBBIO PER SCF80 CON PORTALEGNA
