MCZ Airone Manuale d'uso
Pagina 18
LINEA LIBERO
Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
18
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2
1

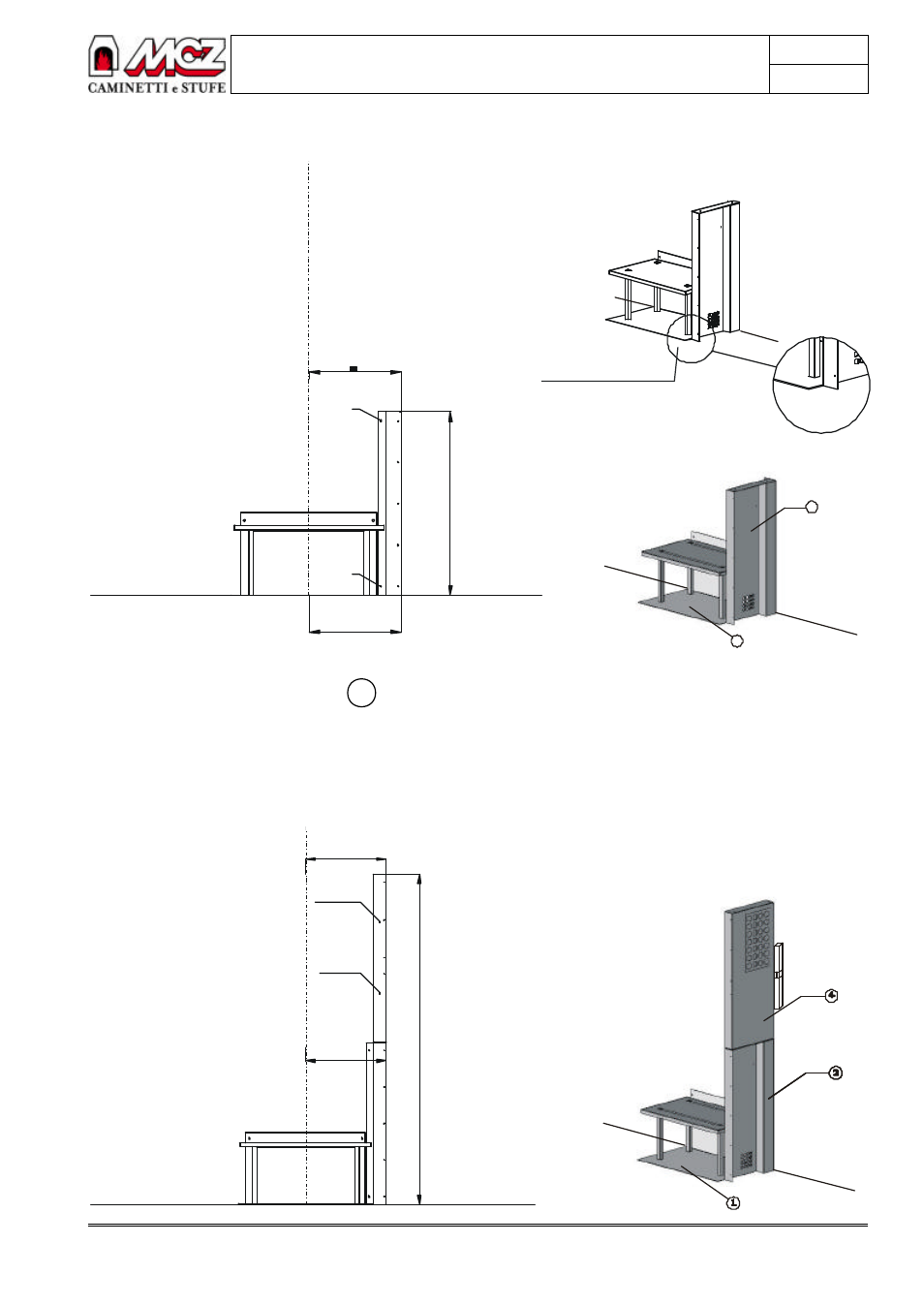

dx sia a squadra e livello con la parete, forare in corrispondenza dei fori 3
e 4 e fissare il fianco utilizzando i tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
FORO 4
10
04
FORO 3
=
FIGURA 3
3°- Posizionare il Fianco superiore dx 4 perfettamente allineato con il
Fianco inferiore dx. Fissare i due elementi utilizzando n.°2 vite+dado nei
fori presenti in entrambi i fianchi dello scambiatore. Assicurarsi che sia a
squadra e livello con la parete. Forare in corrispondenza dei fori 5 e 6 e
fissare il fianco con tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
=
FORO 6
FORO 5
=
20
44
FIANCO IN ACCOSTAMENTO
ALLA BASE SCAMBIATORE
BOLLA/LIVELLA
