LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 12
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

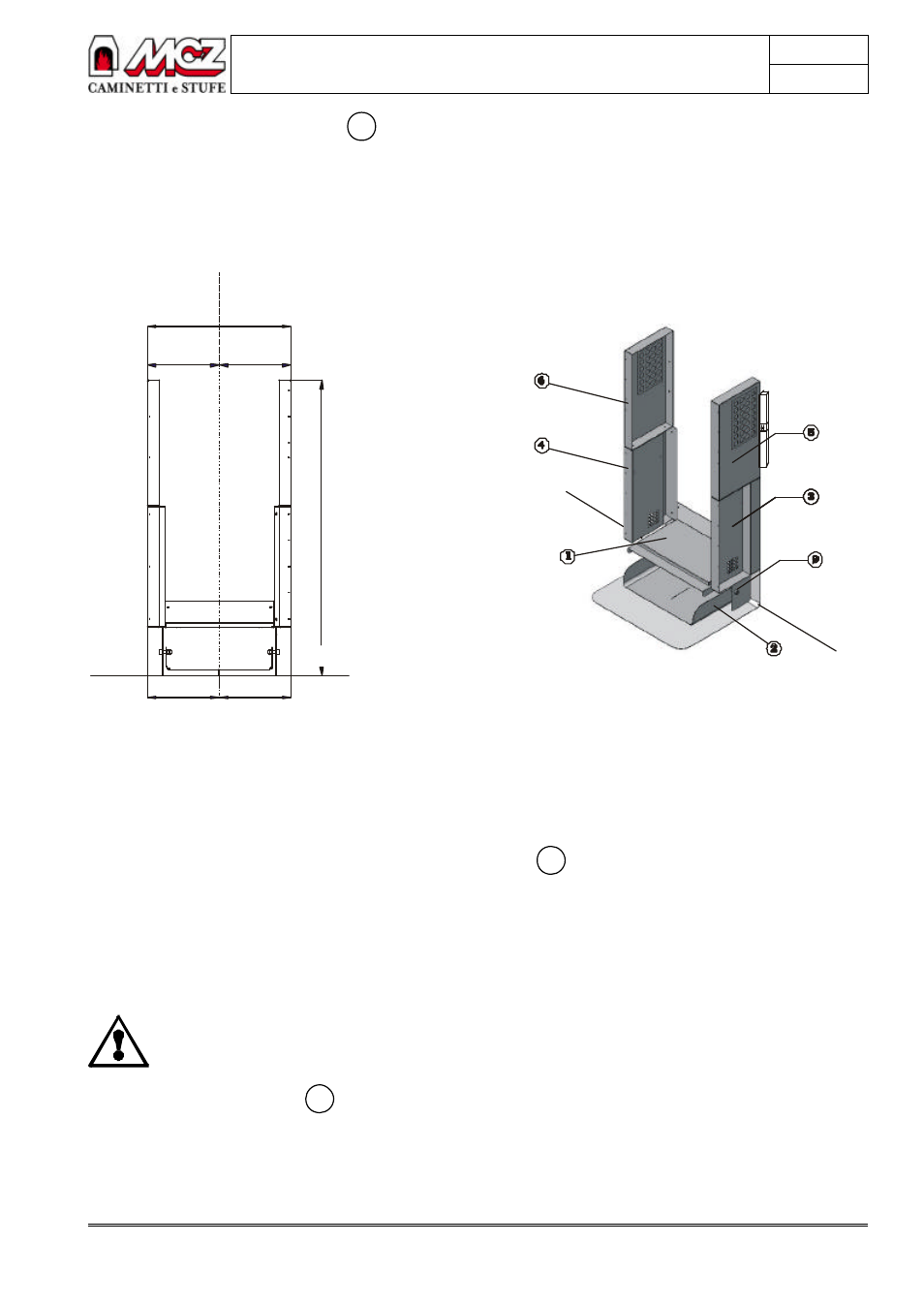

6°- Posizionare il Fianco superiore sx 6 perfettamente allineato con il
Fianco inferiore sx. Fissare i due elementi utilizzando n.°2 vite+dado nei
fori presenti in entrambi i fianchi dello scambiatore.
Assicurarsi che sia a squadra e livello con la parete. Fissare il fianco con i
tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
995
20
44
= =
= =
FIGURA 7
7°- Isolare accuratamente la parete compresa tra i due fianchi (vedi
anche Manuale d’istallazione e utilizzo Superclima F80): si possono usare,
ad esempio, pannelli di Calorite (vedi listino MCZ).
8°- Appoggiare il Superclima F80 sul Piano, fissare il Supporto 8 al
Superclima utilizzando fori e viti preseni nelle part laterali del
termocamino (posizione più arretrata rispetto fronte inserto). Centrare
l’assieme rispetto l’asse dello scambiatore facendolo arretrare in modo
che il supporto risulti allineato con il piano (vedi Figura 8). Il termocamino
deve risultare stabile e ben appoggiato.
Per le composizioni con cornici modello Colibrì e Tucano
è necessario alzare il Superclima utilizzando gli elementi
in acciaio in dotazione con la cornice: gli elementi
devono essere attaccati sotto il monoblocco e sotto il
Supporto 8
BOLLA/LIVELLA
