LINEA LIBERO
Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
47
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
=
=
=
=
=
=
FORI PER FISSAGGIO
AL TELAIO IN CARTONGESSO

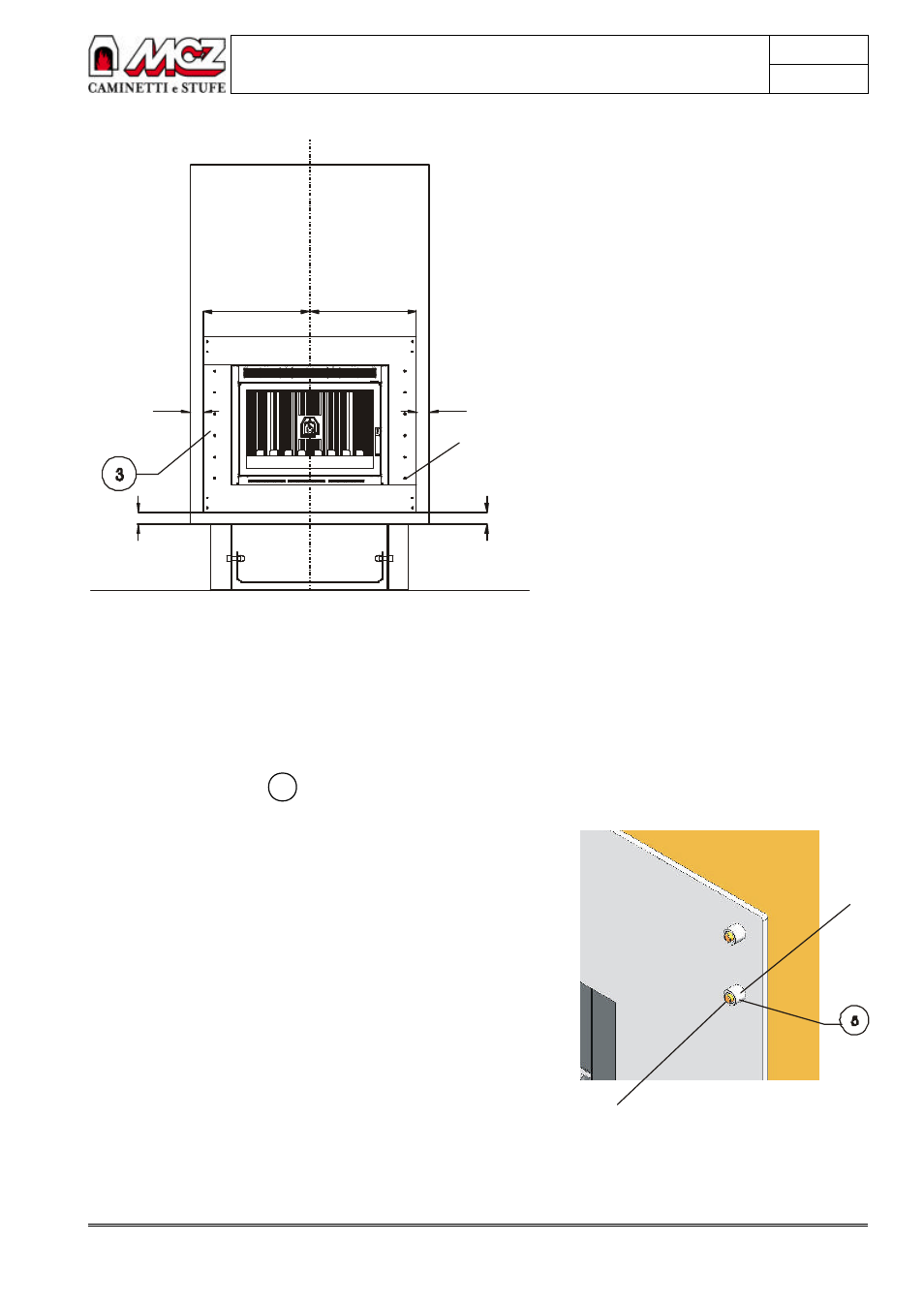

FIGURA 3 – CONTROCORNICE GABBIANO PER SCF80 (MONTATA SU SCAMBIATORE
CON POTALEGNA)
Modelli per SCF80: il pannello isolante presente nel passe partout
(vedi figura 2) si colloca automaticamente sopra il monoblocco
nella giusta posizione.
2°- Disporre i distanziali 5 negli elementi filettati (prigionieri, vedi figura
1) saldati alla controcornice (vedi figura 4).
FIGURA 4
3°- Posizionare l’elemento superiore della cornice esterna in modo che i
fori risultino in asse con i prigionieri della controcornice: fissare
l’elemento con le testine a chiusura esagonale M6 (vedi figura 5). Si
DISTANZIALE
PRIGIONIERO
