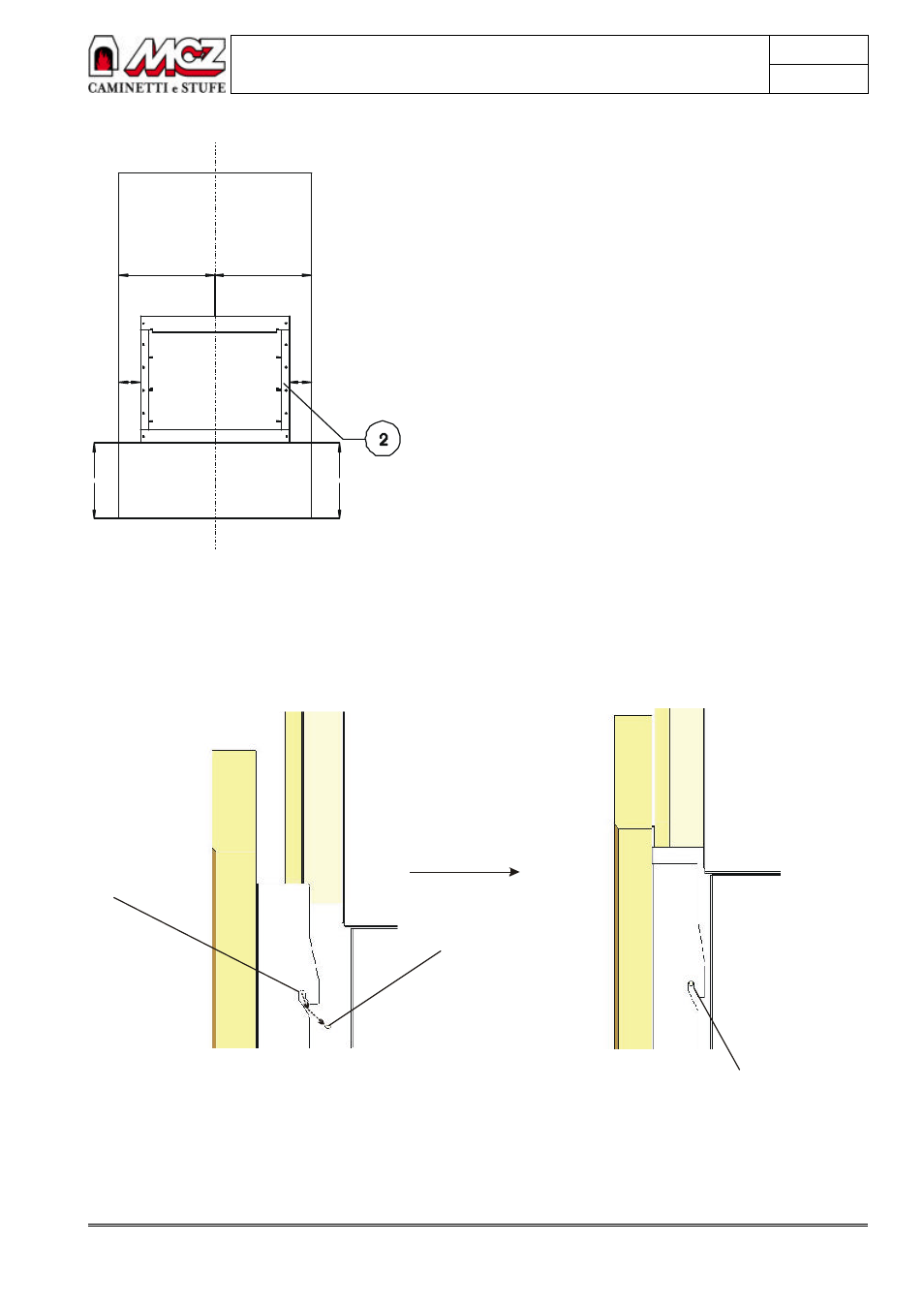

FIGURA 3 – CONTROCORNICE TUCANO PER AF60
2°- Agganciare la cornice in marmo alla controcornice: le viti dei passe
partout laterali devono incastrarsi perfettamente nelle guide degli
elementi in acciaio.
GUIDA
VITE
VITE FINO A
FINE CORSA
FIGURA 4
Accertarsi che la cornice in marmo sia posizionata fino a fine
corsa (vedi figura 4)
