98 3 Posizionamento con inserimento manuale
3.1 Pr
ogr
ammazione ed esecuzione di la
v
o
ra
zioni semplici
3.1 Programmazione ed esecuzione
di lavorazioni semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo POSIZIONAMENTO CON INSERIMENTO
MANUALE. In questo modo operativo si possono introdurre nel
formato HEIDENHAIN un testo in chiaro o secondo DIN/ISO un breve
programma ed eseguirlo direttamente. Possono essere chiamati
anche i cicli del TNC. Il programma viene memorizzato nel file $MDI. Il
POSIZIONAMENTO CON INSERIMENTO MANUALE consente anche
l'attivazione della visualizzazione di stato supplementare.
Posizionamento con inserimento manuale
Selezionare il modo operativo POSIZIONAMENTO
CON INTRODUZIONE MANUALE DATI.
Programmare il file $MDI secondo necessità
Avviare l'esecuzione del programma: tasto esterno
START

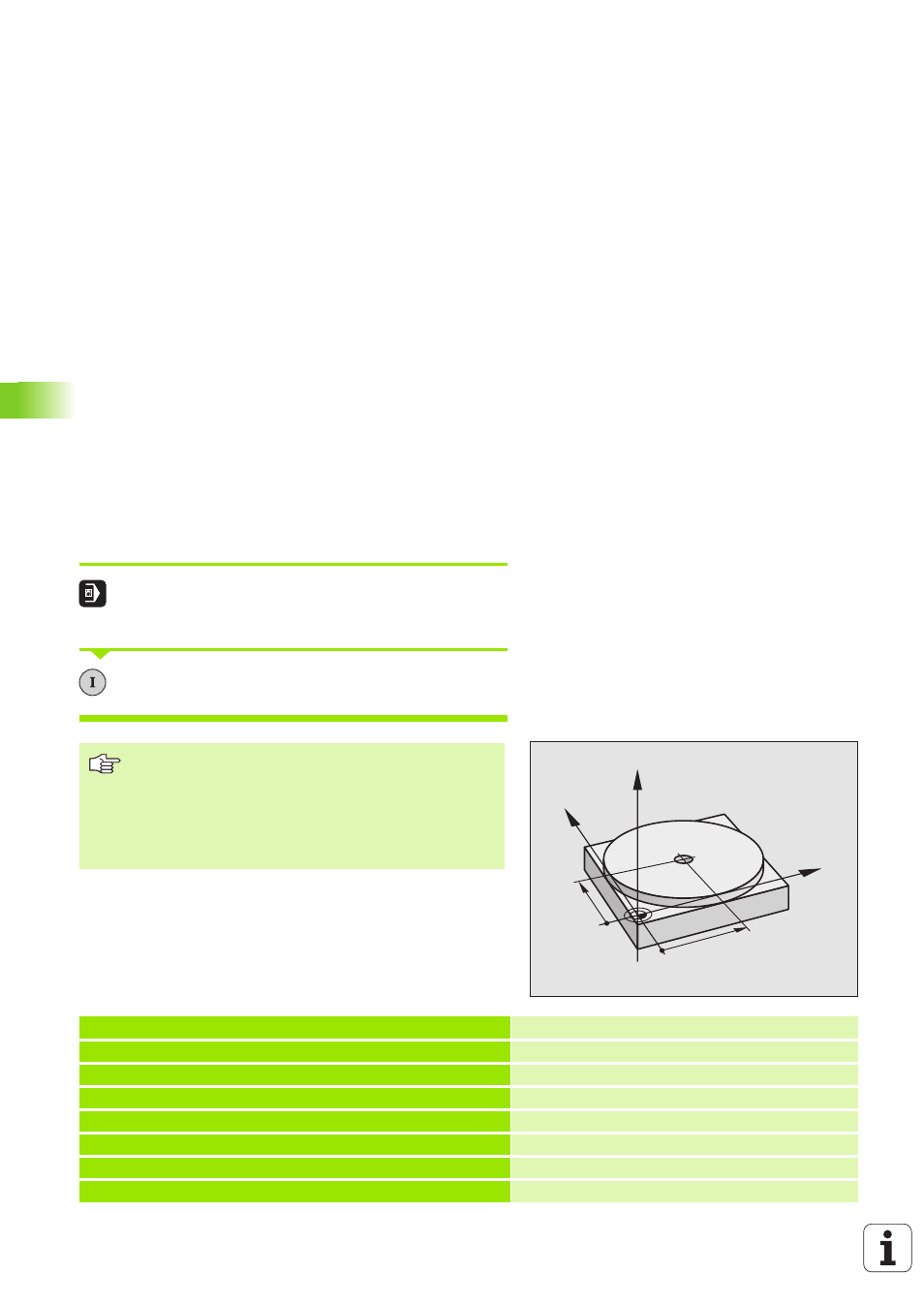

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 1 FORATURA PROFONDA.
Limitazione
La programmazione libera dei profili FK, la grafica di
programmazione e la grafica di esecuzione programmi
non sono disponibili.
Il file $MDI non deve contenere alcuna chiamata di
programma (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Definizione utensile: utensile zero, raggio 5
2 TOOL CALL 1 Z S2000 Chiamata utensile: asse dell'utensile Z
Numero giri mandrino 2000 giri/min
3 L Z+200 R0 FMAX Disimpegno utensile (F MAX = rapido)
4 L X+50 Y+50 R0 FMAX M3 Posizionare ut. con F MAX sopra il foro
Mandrino ON
5 CYCL DEF 200 FORATURA Definizione del ciclo FORATURA
