HEIDENHAIN iTNC 530 47
1
.2 Unità video e tastier
a
1.2 Unità video e tastiera
Unità video

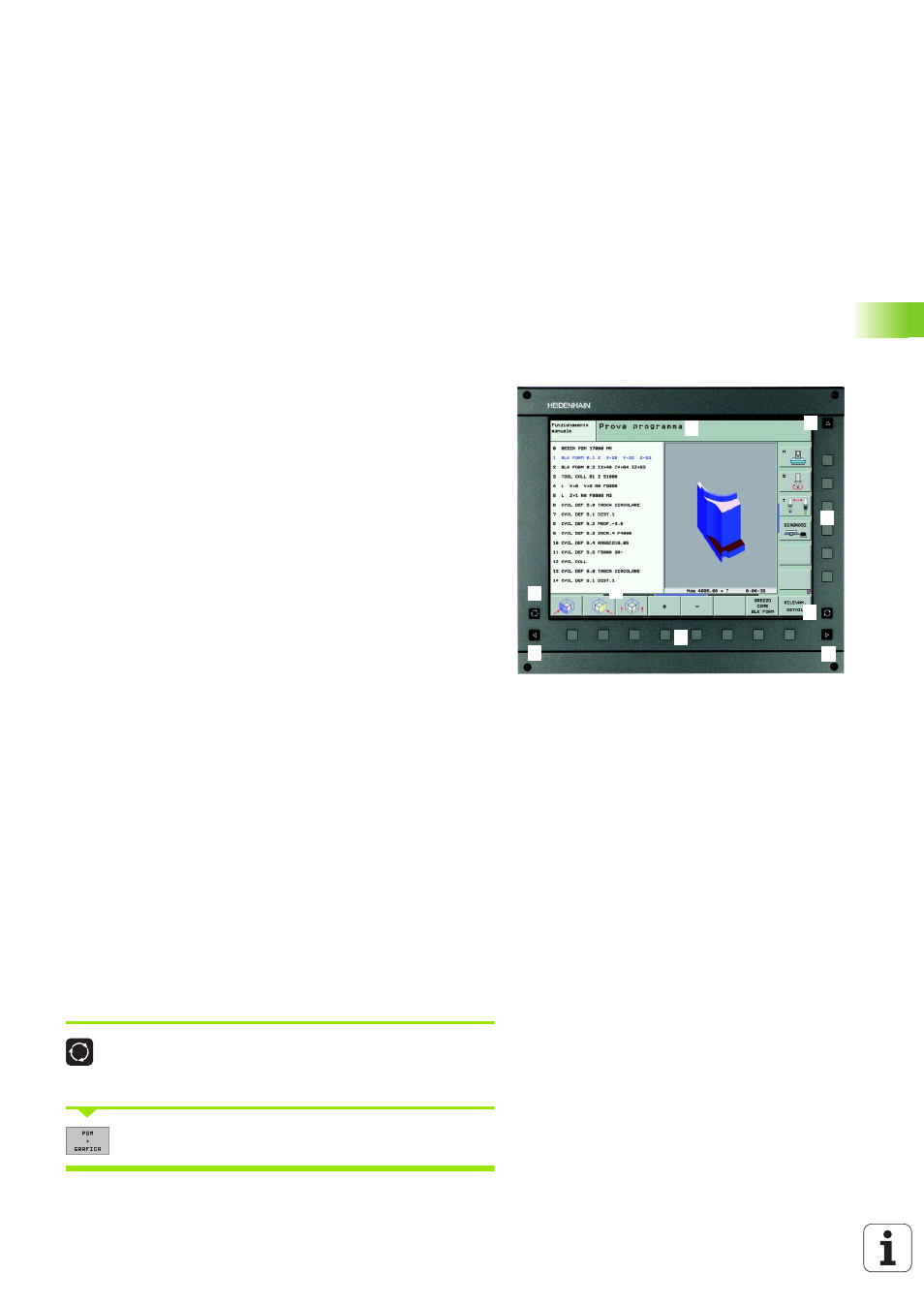

Il TNC viene fornito con lo schermo piatto a colori BF 150 (TFT) (vedere
figura).
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'Utente: il TNC può
visualizzare, p. es., nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA, il programma nella finestra sinistra, mentre la finestra
destra può visualizzare contemporaneamente una grafica di
programmazione. In alternativa è possibile visualizzare nella finestra
destra anche la struttura del programma o il solo programma in una
finestra grande. Quali finestre il TNC può visualizzare dipende dal
modo operativo selezionato.
Definizione della ripartizione dello schermo:
Premere il tasto di commutazione schermo: nella riga
softkey sono visualizzate le possibili ripartizioni dello
schermo,vedere "Modi operativi", pag. 49
Selezionare mediante softkey la ripartizione schermo
1 3
1 1
4 4
5
1 6
7
8
2
1 Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e i
modi operativi "Programmazione" a destra. Nel campo più lungo
della riga di intestazione compare il modo operativo attivo: in
questo campo sono visualizzati i messaggi e le domande di dialogo
(eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti. Delle barre strette direttamente sopra la
riga softkey visualizzano il numero dei livelli softkey selezionabili
con i tasti cursore neri disposti a destra e a sinistra dei softkey. La
riga softkey attiva viene evidenziata in chiaro.
3 Softkey di selezione
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione modi operativi "Programmazione"/
"Macchina"
7 Softkey di selezione per softkey del costruttore della macchina
8 Commutazione dei livelli softkey del costruttore della macchina
