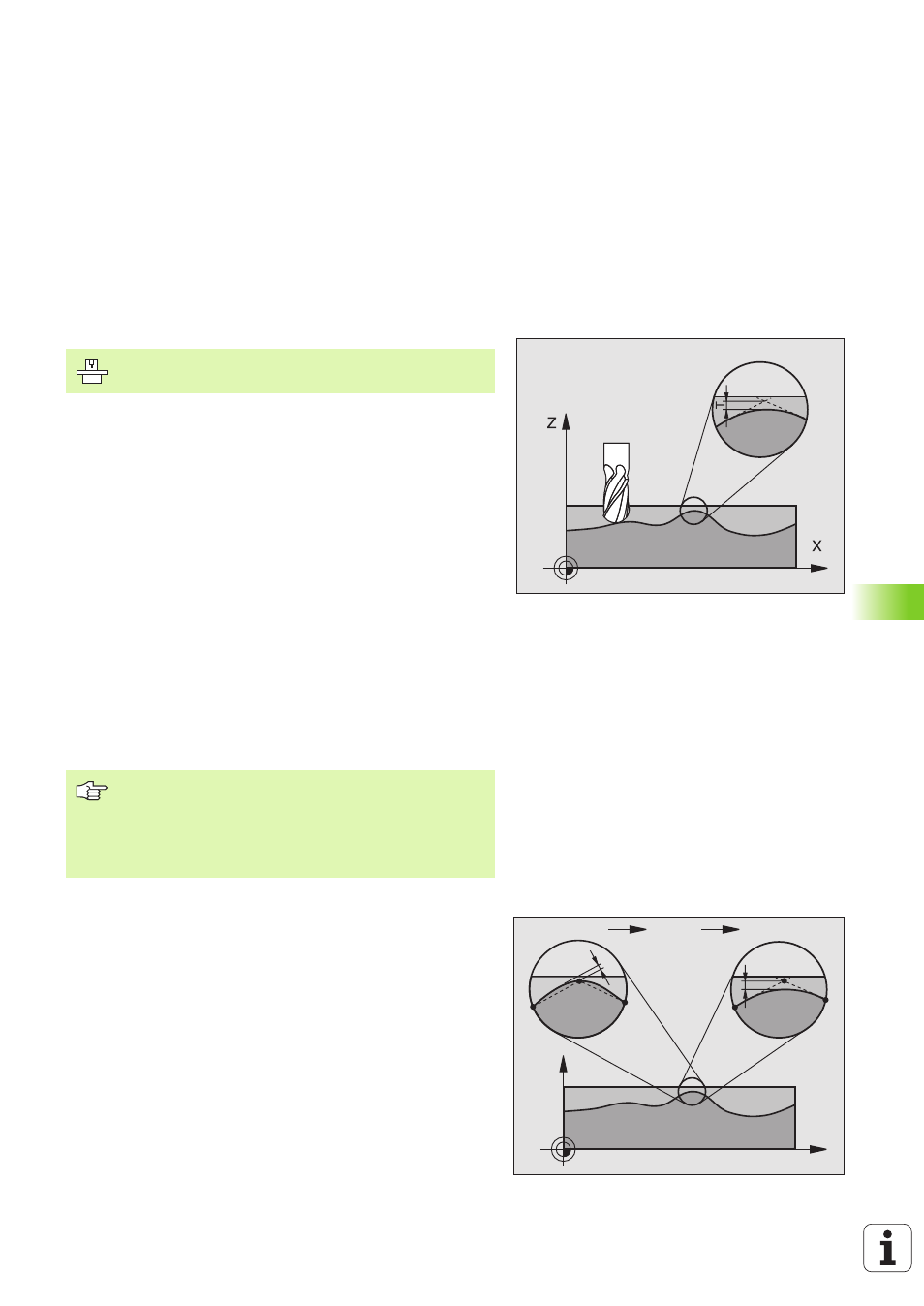

HEIDENHAIN iTNC 530 509
8.1
0
Cicli speciali
TOLLERANZA (ciclo 32)
Attraverso le indicazioni del ciclo 32 si può influire sul risultato della
lavorazione HSC in rapporto a precisione, qualità della superficie e
velocità, se il TNC è stato adattato alle proprietà specifiche della
macchina.
Il TNC smussa automaticamente il profilo tra elementi di profilo
qualsiasi (corretti o non corretti). Così l'utensile si sposta in modo
continuo sulla superficie del pezzo e non sollecita la meccanica della
macchina. Inoltre la tolleranza definita nel ciclo agisce anche nei
movimenti di spostamento su archi di cerchio.
Se necessario il TNC riduce automaticamente l'avanzamento
programmato, in modo che il programma venga sempre eseguito dal
TNC senza "contraccolpi" e alla velocità massima possibile. Anche se
il TNC non si sposta a velocità ridotta, la tolleranza definita viene
sempre mantenuta. Quanto più grande è la tolleranza definita, tanto
più velocemente si può spostare il TNC.
La smussatura genera uno scostamento dal profilo. L'entità di questo
scostamento dal profilo (VALORE DI TOLLERNZA) viene definito dal
Costruttore della macchina in un parametro macchina. Con il ciclo 32
si può modificare il valore di tolleranza preimpostato e selezionare
differenti impostazioni del filtro, nel presupposto che il Costruttore
della macchina utilizzi queste possibilità di impostazione.
Effetti sulla definizione geometrica nel sistema CAM
Il fattore che influisce maggiormente nella generazione esterna del
programma NC è l’errore di corda S che può essere definito nel
sistema CAM. Attraverso l’errore di corda viene definita la massima
distanza tra i punti del programma NC generato mediante un
postprocessore (PP). Se l’errore di corda è uguale o minore del valore
di tolleranza scelto nel ciclo 32 T, il TNC può lisciare i punti del profilo,
se l’avanzamento programmato non viene limitato da speciali
impostazioni della macchina.
La lisciatura ottimale del profilo si ottiene quando il valore di tolleranza
viene scelto nel ciclo 32 tra 1,1 e 2 volte l’errore di corda CAM.
La macchina e il TNC devono essere predisposti dal
Costruttore.
Con valori di tolleranza molto piccoli, la macchina non può
più lavorare il profilo senza contraccolpi. I contraccolpi non
derivano da insufficiente potenza di calcolo del TNC, ma
dal fatto che il TNC deve avvicinare i raccordi di profilo in
modo quasi esatto, e quindi deve ridurre drasticamente la
velocità di spostamento.
X
Z
T
S
CAM TNC PP
