HEIDENHAIN iTNC 530 529
9.8 Piano di la
v
o
ro
tr
amit
e ang
o
lo asse: PLANE
A
XIAL (funzione FCL
3
)
9.8 Piano di lavoro tramite angolo
asse: PLANE AXIAL (funzione
FCL 3)
Impiego

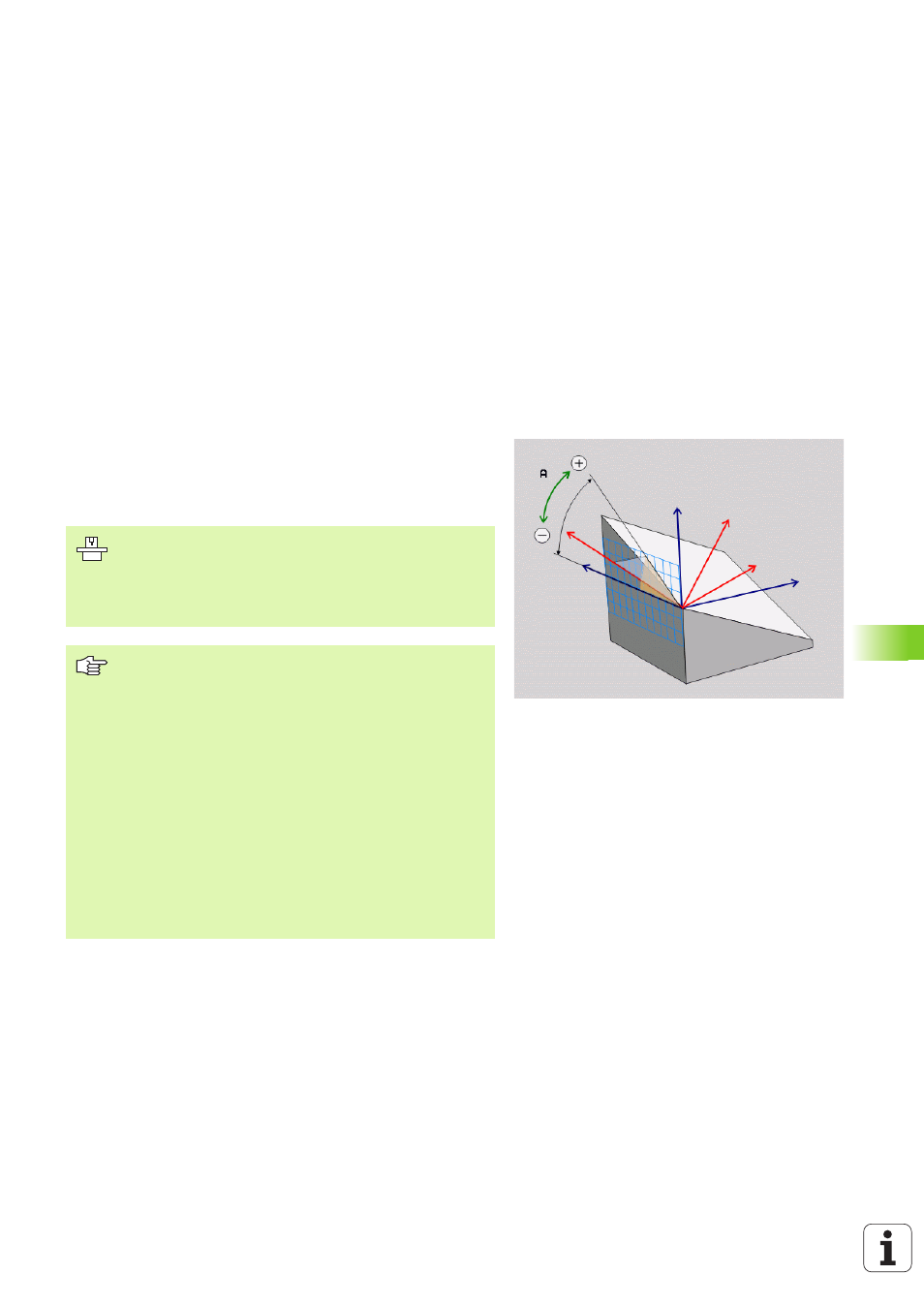

La funzione PLANE AXIAL definisce sia la posizione del piano di lavoro
sia le coordinate nominali degli assi di rotazione. Questa funzione può
essere impiegata facilmente specialmente nelle macchine con
cinematica ortogonale e con cinematica in cui è attivo un solo asse di
rotazione.
La funzione PLANE AXIAL può essere impiegata anche se
sulla macchina è attivo un solo asse di rotazione.
La funzione PLANE RELATIV può essere impiegata dopo
PLANE AXIAL
, se la macchina consente definizioni di angolo
solido. Consultare il Manuale della macchina.
Da osservare prima della programmazione
Inserire solo angoli asse che sono effettivamente presenti
sulla macchina, altrimenti il TNC emette unmessaggio
d'errore.
Le coordinate di asse di rotazione definite con PLANE AXIAL
hanno effetto modale. Le definizioni ripetute si
accumulano, sono ammessi inserimenti incrementali.
Per annullare la funzione PLANE AXIS impiegare la funzione
PLANE RESET
. L’annullamento con inserimento di 0 non
disattiva PLANE AXIAL.
Le funzioni SEQ, TABLE ROT e COORD ROT non hanno alcuna
funzione in collegamento con PLANE AXIS.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pag. 531.
