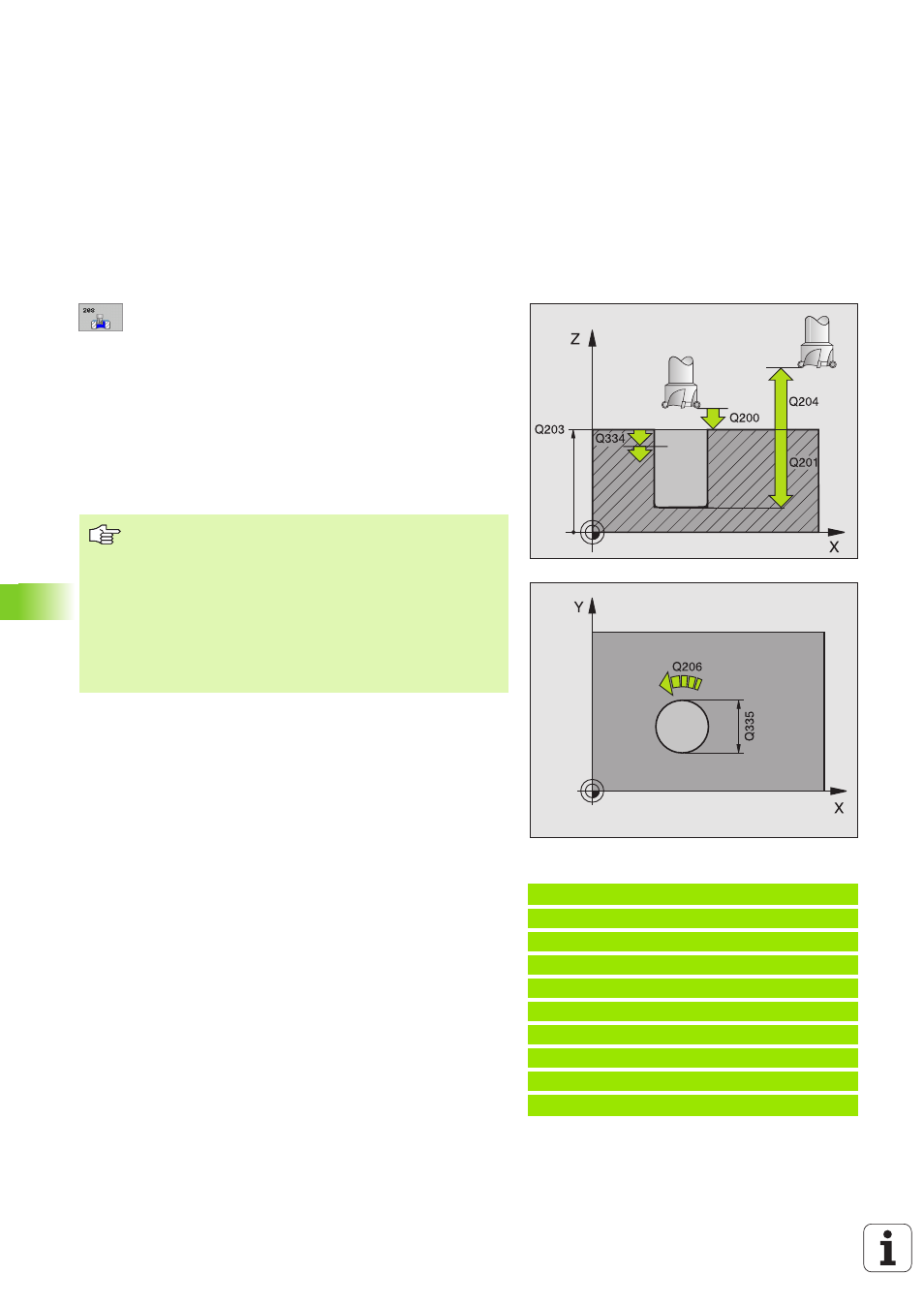

8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra il bordo inferiore dell’utensile e la
superficie del pezzo
8 PROFONDITA’ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro
8 AVANZAMENTO IN PROFONDITA’ Q206: velocità di
avanzamento dell'utensile durante la foratura sulla
linea elicoidale in mm/min
8 ACCOSTAMENTO PER LINEA ELICOIDALE Q334 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile sulla linea elicoidale (=360°)
8 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
8 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell’asse del mandrino che
esclude una collisione tra l’utensile e il pezzo (il
dispositivo di serraggio)
8 DIAMETRO NOMINALE Q335 (in valore assoluto):
diametro del foro. Se è stato impostato il diametro
nominale uguale al diametro utensile, il TNC fora
senza interpolazione elicoidale direttamente fino alla
profondità impostata.
8 DIAMETRO NOMINALE Q342 (in valore assoluto):
introducendo in Q342 un valore maggiore di 0 il TNC
non esegue alcun controllo del rapporto tra il diametro
nominale e il diametro dell'utensile. In tal modo è
possibile fresare fori il cui diametro è maggiore del
doppio del diametro dell'utensile
8 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
Esempio: Blocchi NC
12 CYCL DEF 208 FRESATURA DI FORI
Q200=2 ;DIST. DI SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q334=1,5 ;PROF. ACCOSTAMENTO
Q203=+100 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q335=25 ;DIAMETRO NOM.
Q342=0 ;DIAMETRO PREFOR.
Q351=+1 ;TIPO DI FRESATURA
Tenere presente che in caso di accostamento troppo
grande, l'utensile si rovina, danneggiando così anche il
pezzo.
Al fine di evitare l'immissione di valori di accostamento
troppo grandi, indicare nella tabella utensili, colonna ANGLE,
l'angolo di penetrazione massimo possibile dell'utensile,
vedere "Dati utensile", pag. 186. Il TNC calcola quindi
automaticamente l'accostamento massimo consentito e
modifica eventualmente il valore eventualmente
immesso.
