HEIDENHAIN iTNC 530 435
8.6 Cicli SL
SVUOTAMENTO (Ciclo 22)

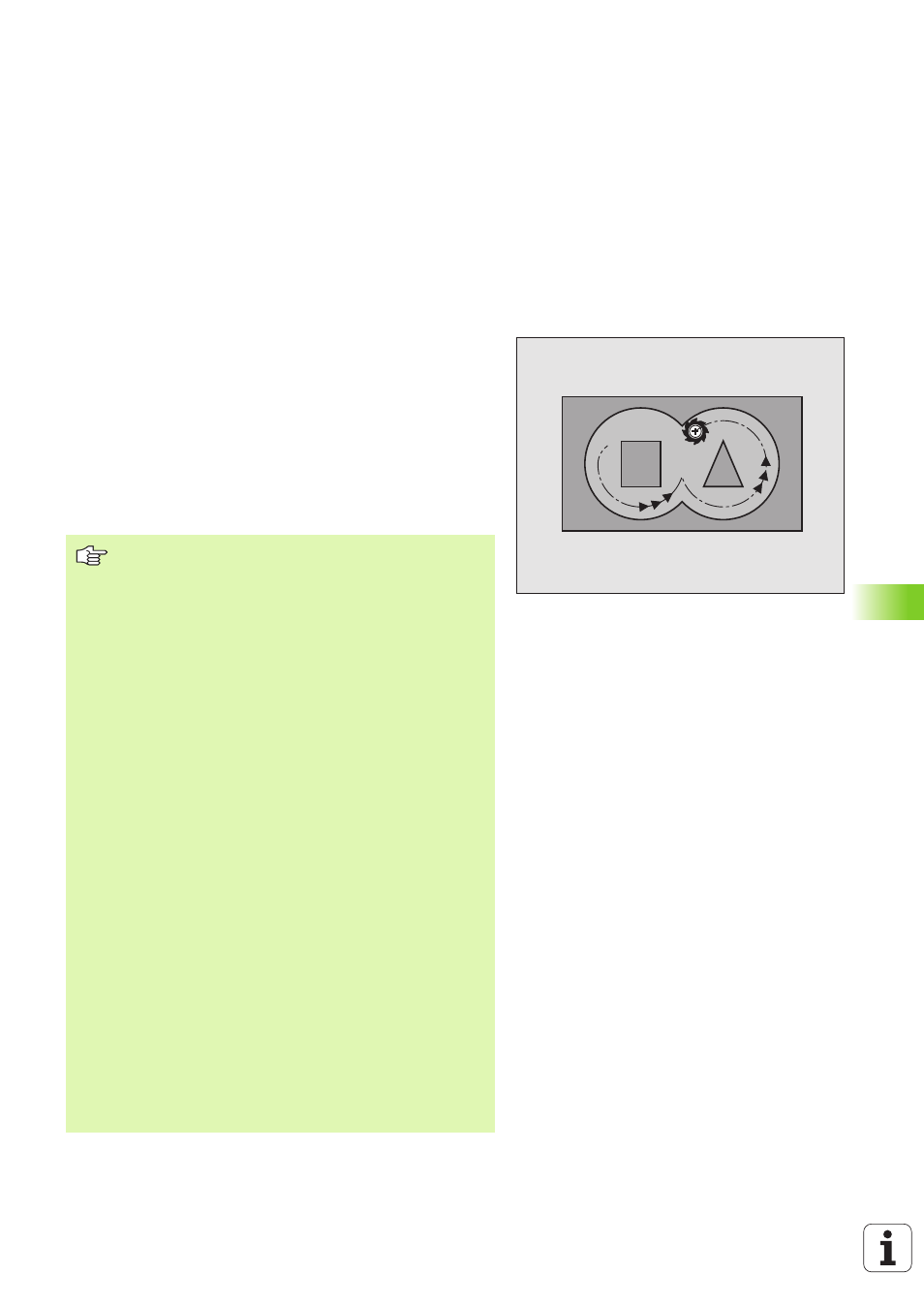

1 Il TNC posiziona l’utensile sopra il punto di penetrazione, tenendo
conto del SOVRAMETALLO PER FINITURA LATERALE
2 Alla prima PROFONDITA’ DI ACCOSTAMENTO l’utensile fresa il
profilo dall’interno verso l’esterno con AVANZAMENTO DI
FRESATURA Q12
3 I profili delle isole (qui: C/D) vengono contornati con avvicinamento
della fresa al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l’utensile alla successiva
profondità di accostamento e ripete l'operazione di svuotamento,
fino a quando viene raggiunta la profondità programmata
5 Alla fine il TNC riporta l'utensile all'altezza di sicurezza
C D
A B
Da osservare prima della programmazione
Utilizzare event. una fresa con tagliente frontale a taglio
centrale (DIN 844) oppure effettuare una preforatura con il
ciclo 21.
La strategia di penetrazione del ciclo 22 viene definita con
il parametro Q19 e con le colonne ANGLE e LCUTS della
tabella utensili:
„ Se è definito Q19=0, il TNC penetra sempre in modo
perpendicolare, anche se per l'utensile attivo è definito
un angolo di penetrazione (ANGLE)
„ Se si definisce ANGLE=90°, il TNC penetra in modo
perpendicolare. Viene utilizzato come avanzamento di
penetrazione l'avanzamento di pendolamento Q19
„ Se l'avanzamento di pendolamento Q19 è definito nel
ciclo 22 e ANGLE è definito tra 0.1 e 89.999 nella tabella
utensili, il TNC penetra con traiettoria elicoidale con il
valore ANGLE definito
„
Se l'avanzamento di pendolamento è definito nel ciclo
22 e nella tabella utensili non è definito alcun ANGLE, il
TNC emette un messaggio d'errore
„
Se le circostanze geometriche sono tali da non
consentire la penetrazione con traiettoria elicoidale
(geometria della scanalatura), il TNC tenta di penetrare
con pendolamento. La lunghezza di pendolamento viene
calcolata da LCUTS e da ANGLE (lunghezza di
pendolamento = LCUTS / tan ANGLE)
Nei profili di tasca con angoli interni acuti, se si impiega un
fattore di sovrapposizione maggiore di 1 durante lo
svuotamento può rimanere del materiale residuo.
Verificare con la grafica di test specialmente la traiettoria
più interna ed event. modificare leggermente il fattore di
sovrapposizione. In questo modi si può realizzare una
diversa ripartizione della passata, cosa che spesso
produce il risultato desiderato.
