52 1 Introduzione
1
.4 V
isualizzazioni di stat
o 1.4 Visualizzazioni di stato

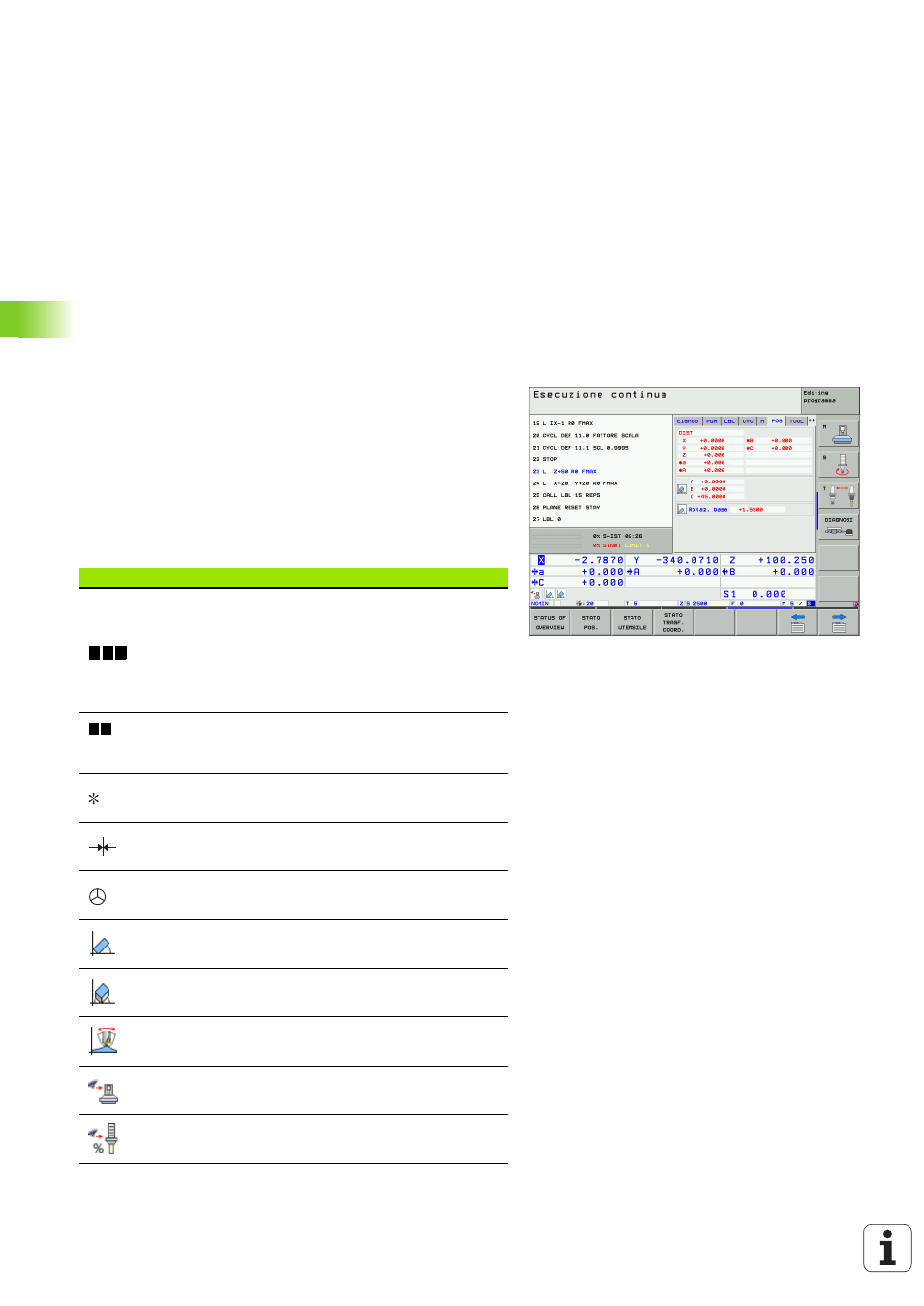

Visualizzazione di stato "generale"
La visualizzazione di stato generale nella parte inferiore dello schermo
informa sullo stato corrente della macchina. Essa compare
automaticamente nei modi operativi
„ Esecuzione singola e Esecuzione continua, salvo selezione specifica
della funzione di visualizzazione "Grafica" e nel
„ Posizionamento con inserimento manuale.
Nei modi operativi Manuale e Vol. Elettronico la visualizzazione di stato
compare nella finestra grande.
Informazioni della visualizzazione di stato
Simbolo Significato
Coordinate reali o nominali della posizione attuale
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. L’ordine di successione e il
numero di assi vengono definiti dal Costruttore della
macchina. Consultare il Manuale della macchina
L’indicazione dell’avanzamento in pollici corrisponde
alla decima parte del valore effettivo. Numero giri S,
avanzamento F, funzione attiva ausiliaria M
Esecuzione programma avviata
Asse bloccato
Asse spostabile con il volantino
Spostamento assi in relazione alla rotazione base
Spostamento assi nel piano di lavoro ruotato
La funzione M128 o FUNCTION TCPM è attiva
La funzione Controllo anticollisione dinamico
DCM è attiva
La funzione Controllo adattivo dell’avanzamento
AFC à attiva (opzione software)
REALE
X Y Z
F S M
