HEIDENHAIN iTNC 530 291
7.
3 F
unzioni ausiliar
ie per indicazioni di coor
dinat
e
Quando le coordinate nei blocchi di posizionamento devono riferirsi al
punto di riferimento della macchina, inserire in questi blocchi la
funzione M92.
Attivazione
M91 e M92 sono attive solo nei blocchi di programma nei quali
vengono programmate.
M91 e M92 sono attive dall’inizio del blocco.
Origine del pezzo
Quando le coordinate si devono riferire sempre all’origine della
macchina, si può bloccare la determinazione dell'origine per uno o più
assi.
Quando la determinazione dell'origine viene bloccata per tutti gli assi,
il TNC non visualizzerà più il softkey INSERIRE ORIGINE nel modo
operativo FUNZIONAMENTO MANUALE.

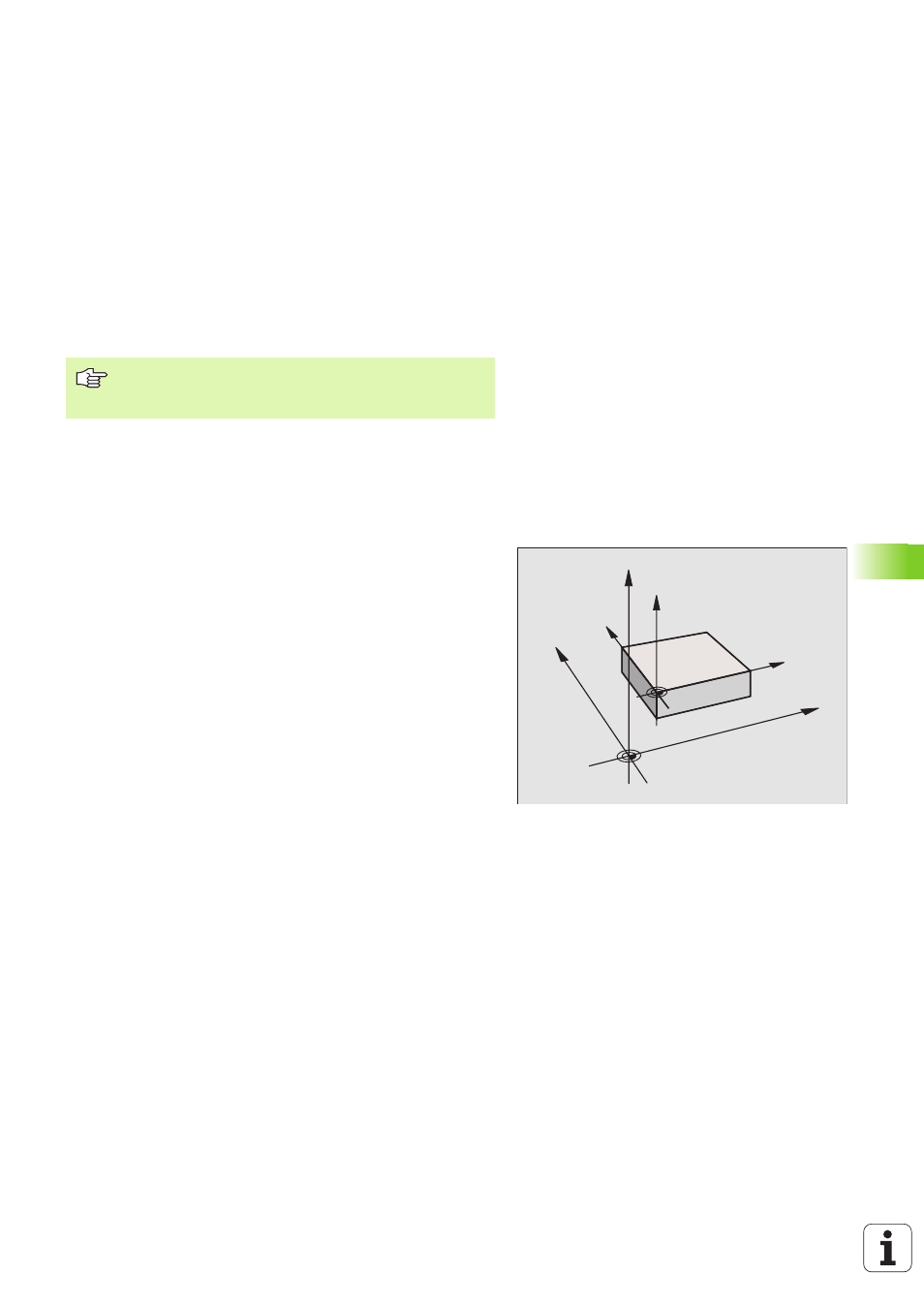

La figura illustra i sistemi di coordinate con l'origine della macchina e
l'origine del pezzo.
M91/M92 nel modo operativo test di programma
Per poter simulare graficamente i movimenti M91/M92, occorre
attivare il controllo dell'area di lavoro e visualizzare il pezzo grezzo
riferito all'origine fissata, vedere "Rappresentazione pezzo grezzo nello
spazio di lavoro", pag. 692.
Anche con M91 o M92 il TNC esegue eventuali correzioni
del raggio, mentre non interviene sulla lunghezza
dell'utensile.
Z
X
Y
Z
Y
X
M
