HEIDENHAIN iTNC 530
57
1
.4 V
isualizzazioni di stat
o

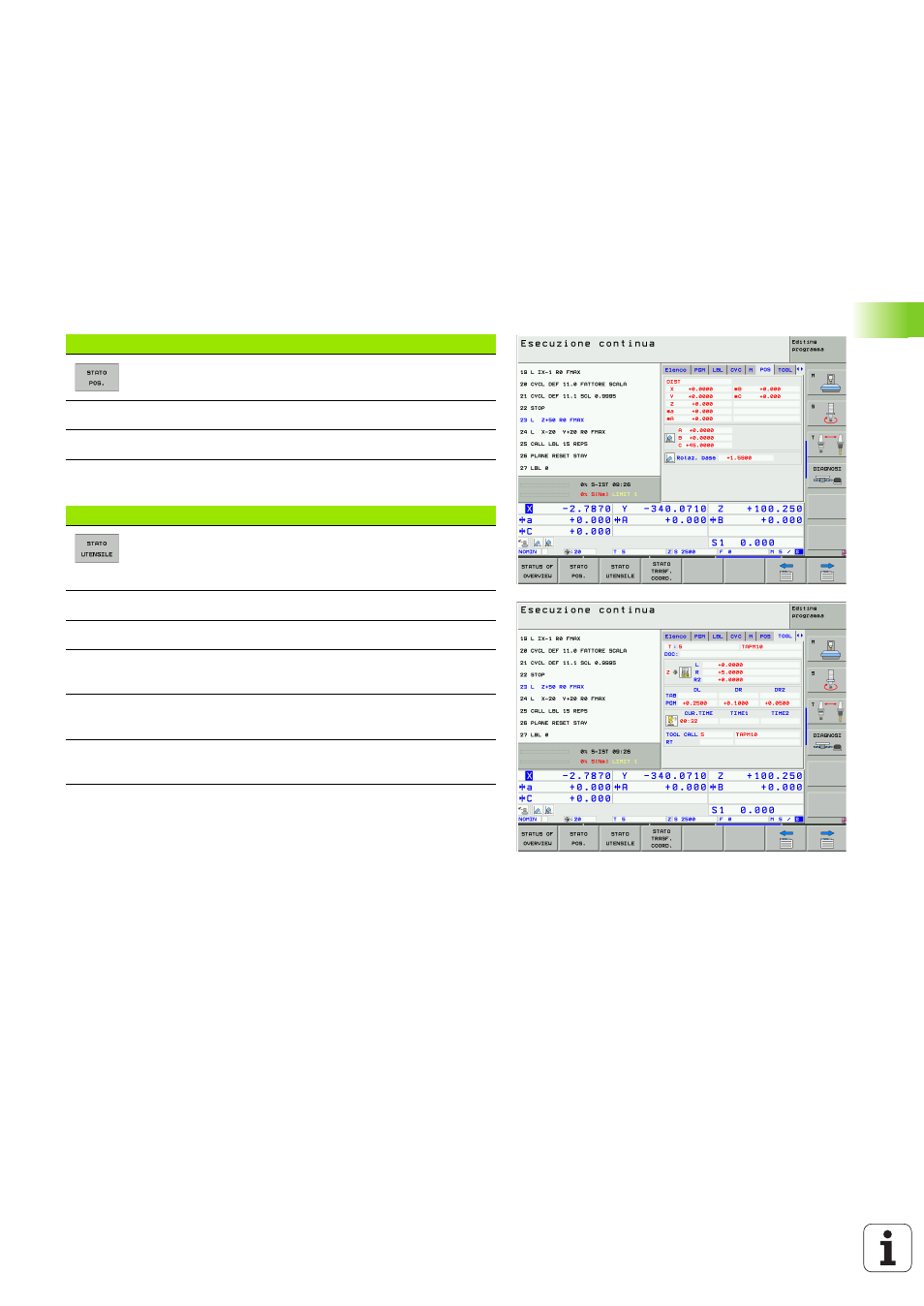

Posizioni e coordinate (icona POS)
Informazioni sugli utensili (icona TOOL)
Softkey
Significato
Tipo di posizione visualizzata, p. es., Posizione reale
Angolo di rotazione per il piano di lavoro
Angolo della rotazione base
Softkey
Significato
Visualizzazione T: numero e nome utensile
Visualizzazione RT: nome e numero dell’utensile
gemello
Asse utensile
Lunghezza e raggio dell’utensile
Sovrametallo (valori delta) dalla tabella utensili (TAB) e
da TOOL CALL (PGM)
Durata, durata massima (TIME 1) e durata massima
con TOOL CALL (TIME2)
Visualizzazione dell’utensile attivo e del (successivo)
utensile gemello
