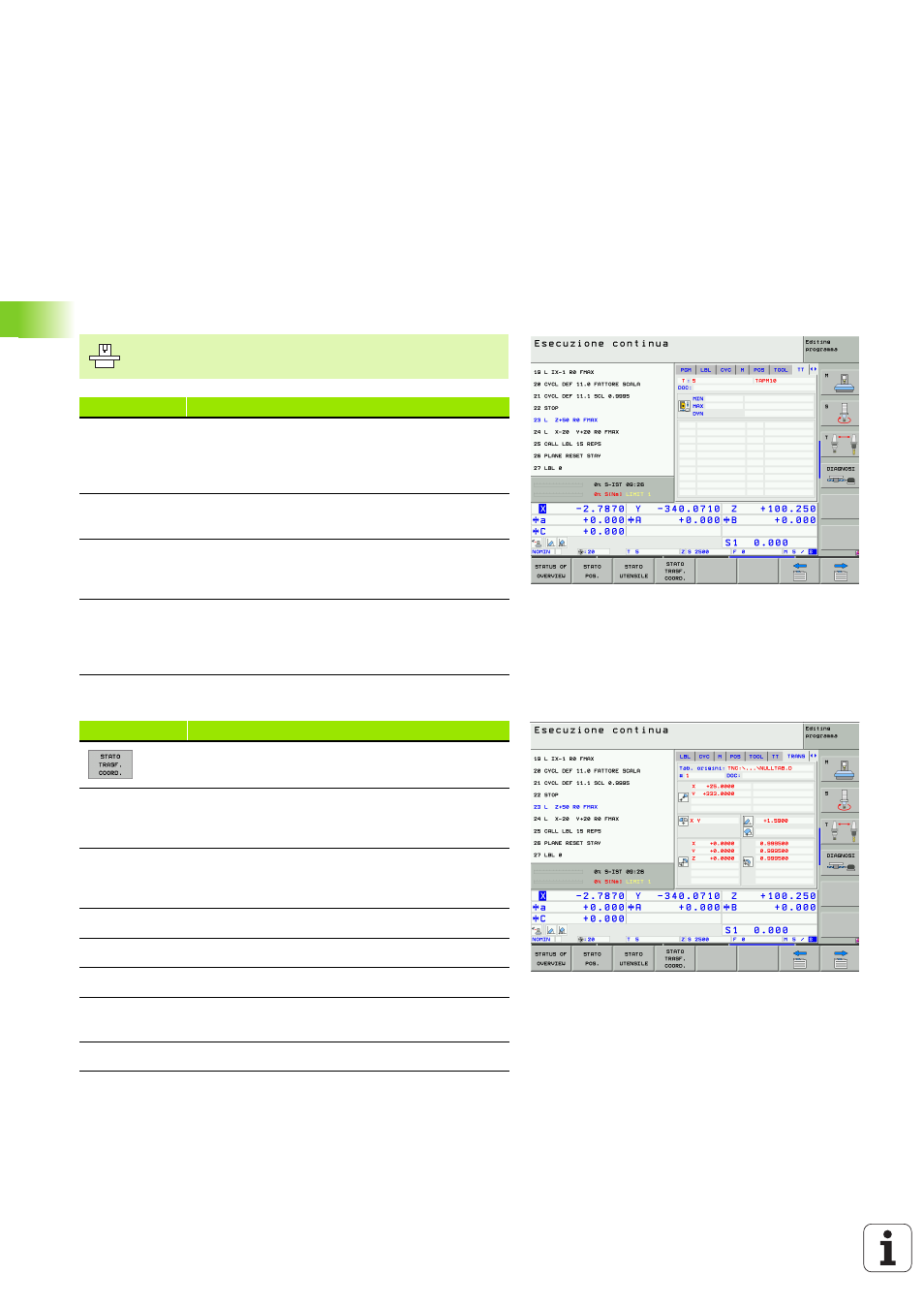

58 1 Introduzione
1
.4 V
isualizzazioni di stat
o Misurazione dell’utensile (icona TT)
Conversioni di coordinate (icona TRANS)
Vedere “Cicli per la conversione di coordinate” pag. 486.
Il TNC visualizza l’icona TT solo se questa funzione è attiva
sulla macchina.
Softkey Significato
Nessuna
selezione
diretta
possibile N. dell'utensile da misurare
Indicazione se viene misurato il raggio o la
lunghezza dell'utensile
Valore MIN e MAX per la misurazione del tagliente
singolo e risultato della misurazione con utensile
rotante (DYN)
Numero del tagliente dell'utensile con relativo
valore di misura. Un asterisco dopo il valore di
misura indica il superamento della tolleranza
ammessa nella tabella utensili.
Softkey Significato
Nome della tabella origini attiva
Numero dell'origine attiva (#), commento dalla
riga attiva del numero dell'origine attiva (DOC) da
ciclo 7
Spostamento dell'origine attivo (ciclo 7); Il TNC
indica uno spostamento dell'origine attivo in un
massimo di 8 assi
Assi speculari (ciclo 8)
Rotazione base attiva
Angolo di rotazione attivo (ciclo 10)
Fattore(i) di scala attivo (cicli 11/26); Il TNC indica
un fattore di scala attivo in un massimo di 6 assi
Centro di scalatura
