HEIDENHAIN iTNC 530 241
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

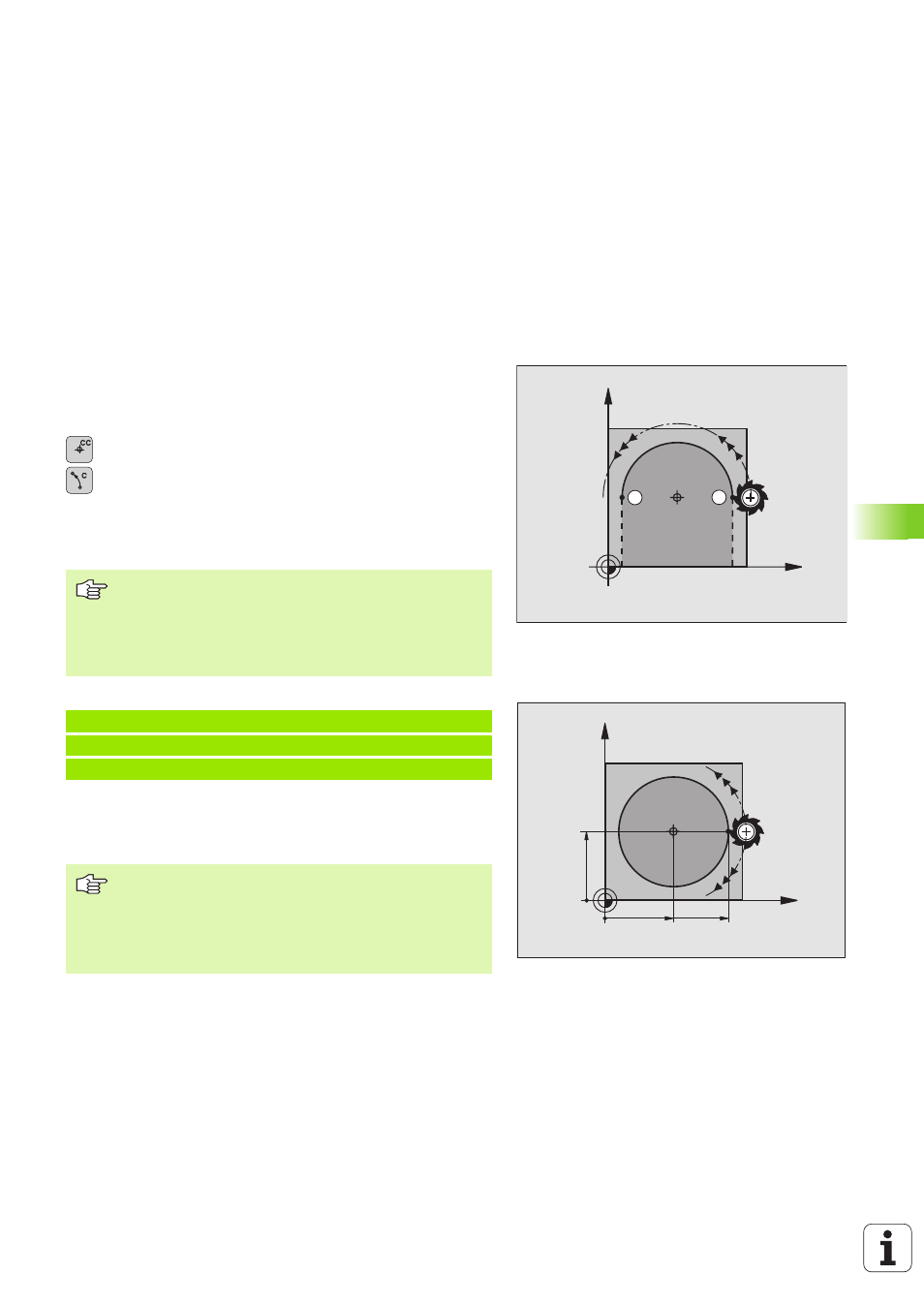

Traiettoria circolare C intorno al centro del
cerchio CC
Definire il centro del cerchio CC, prima di programmare la traiettoria
circolare C. L’ultima posizione utensile programmata prima del blocco
C è il punto di partenza della traiettoria circolare.
8 Portare l'utensile sul punto di partenza della traiettoria circolare.
8 Coordinate del centro del cerchio
8 COORDINATE del punto finale dell'arco di cerchio
8 Senso di rotazione DR, se necessario:
8 Avanzamento F
8 Funzione ausiliaria M
Esempi di blocchi NC
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Di norma il TNC percorre le traiettorie circolari nel piano di
lavoro attivo. Se sono stati programmati cerchi che non si
trovano nel piano di lavoro attivo, p. es. C Z... X... DR+
con l’asse utensile Z, e contemporaneamente questo
movimento viene ruotato, il TNC percorre un cerchio nello
spazio, vale a dire un cerchio in 3 assi.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di scostamento: fino a 0,016 mm (definibile
tramite MP7431).
Cerchio minimo che il TNC può percorrere: 0,0016 µm.
